MYUAV Mô-đun năng lượng mới cho máy bay không người lái DJI M3

Mô tả đầy đủ
Hệ thống máy bay không người lái gắn liền
Tăng sức chịu đựng, dữ liệu an toàn và các chuyến bay an toàn hơn.

Hệ thống gắn máy bay không người lái cho loạt máy bay không người lái DJI, máy bay không người lái doanh nghiệp DJI Mavic 3 và Mavic 3, máy bay không người lái DJI M30, DJI M300 DJI Matrice 300 RTK,DJI Flycart30,hệ thống DJI gắn kết bao gồm 2 phần, nhà máy điện mặt đất có cột kéo tích hợp và mô-đun điện trên tàu, nó được sử dụng cho giám sát hàng không lâu dài, thời gian cung cấp điện tối đa lên đến 12 giờ,24h.

Trạm điện kết nối nhôm chất lượng cao, và mô-đun điện trên tàu, dây cáp kết nối bền, chống căng, hệ thống kéo dây cáp tự động,đặc biệt là hệ thống gắn máy bay không người lái cho DJI Mavic 3 và Mavic 3 drone doanh nghiệp nhẹ và di động và có sự bảo vệ mạnh mẽ.

Thông số kỹ thuật

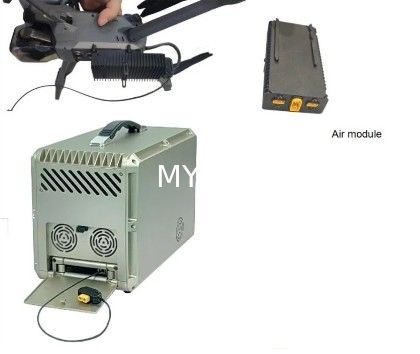

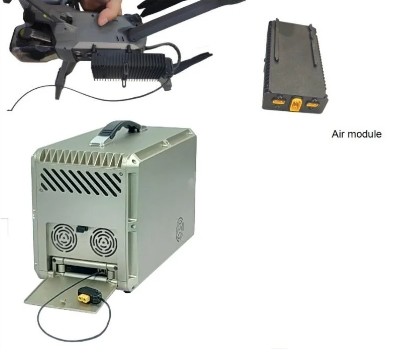

DJI Mavic 3 Hệ thống điện kết nối



Các đặc điểm chính

Độ cao bay hỗ trợ:	33mhoặc 55m
Tôi...N input voltagecủa mô-đun điện mặt đất	176-264Vac
Ođiện áp đầu racủa mô-đun điện mặt đất	300 ~ 420Vdc điều chỉnh
Sizevà trọng lượng của mô-đun điện mặt đất	D265*W150*H175mm, 5kg.
Ođiện áp đầu racủa Air module	17.2 ± 0.2Vdc
Ocông suất đầu racủa Air module	600W
Sizevà trọng lượng của Air module	D105*W56*H25210G.

Đặc điểm môi trường
1) Nhiệt độ môi trường: -20 ~ 45 oC (làm việc), -40 ~ 65 oC (lưu trữ).
2) Độ ẩm tương đối: 10-80% RH (làm việc), 5-90% RH (lưu trữ).
3) Độ cao: 0-3000m.

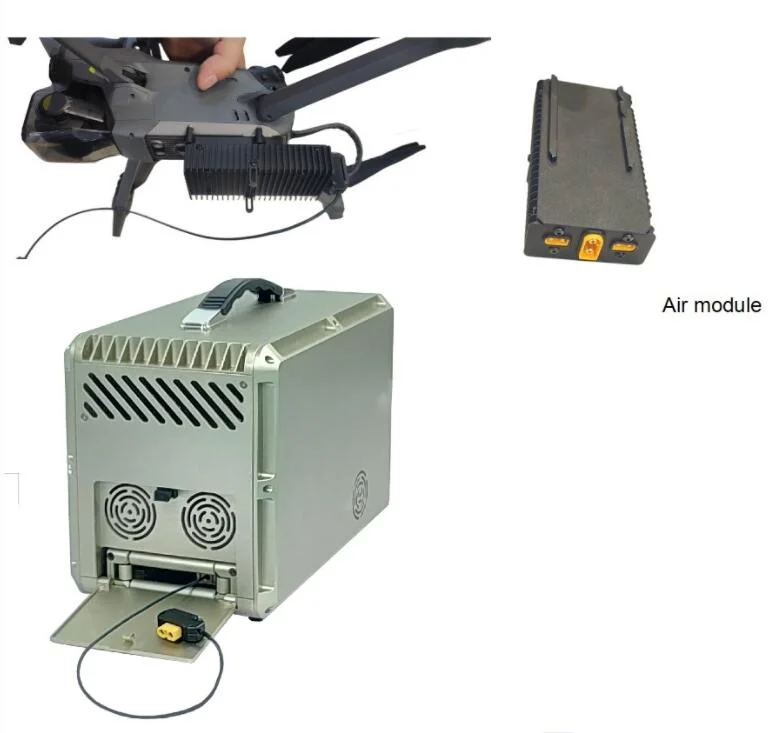

Nguồn cung cấp điện cho mô-đun không khí
1) Điện áp đầu vào: 330-430Vdc đầu vào phạm vi rộng.
2) Điện áp đầu ra: 17,2 ± 0,2Vdc, điện áp đầu ra không đổi.
3) Sức mạnh đầu ra: 600W (sức mạnh đầu ra dài hạn), 800W (giá trị đỉnh ≤ 10s).
4) Chức năng bảo vệ: Bảo vệ điện áp quá cao và áp suất quá thấp, điện áp quá cao, điện quá cao, mạch ngắn và bảo vệ nhiệt độ quá cao.
5) Phương pháp lắp đặt: Không cần dụng cụ khi lắp đặt.
6) Phương pháp phân tán nhiệt: phân tán nhiệt thụ động, làm mát không khí tự nhiên của răng phân tán nhiệt.
7) Giao diện: ổ cắm máy bay khóa đầu vào, đầu ra XT30.
8) Kích thước: 115 × 59 × 35 ± 0,5 mm, không bao gồm các khung gắn.
9) Trọng lượng: 300 ± 10g, không bao gồm các đầu nối bên ngoài.
10) Mức độ bảo vệ: IP54.

Cáp dây buộc
1) Vật liệu: sợi hàng không chịu nhiệt độ cao nhẹ bọc bạc, lớp cách nhiệt fluoroplastic tổng hợp, lớp vải dệt chất lượng hàng không có độ kéo cao.
2) Điện: 1.5-2A.
3) Kháng DC: 26 ± 0,2 Ω, vòng lặp 100m @ 20 oC,
4) Độ bền kéo: ≥ 50kg, chống lại kéo lại lặp đi lặp lại và thời gian giải phóng ≥ 500 lần.
5) Điện áp cách ly: ≥ 3000Vdc, không bị hỏng sau 1 phút.
6) Chiều dài cáp: 33 ± 2m, hỗ trợ chiều dài cáp tùy chỉnh.
7) Độ kính bên ngoài: 2,2 ± 0,1 mm.
8) Trọng lượng: 0,65 ± 0,05kg/100m.

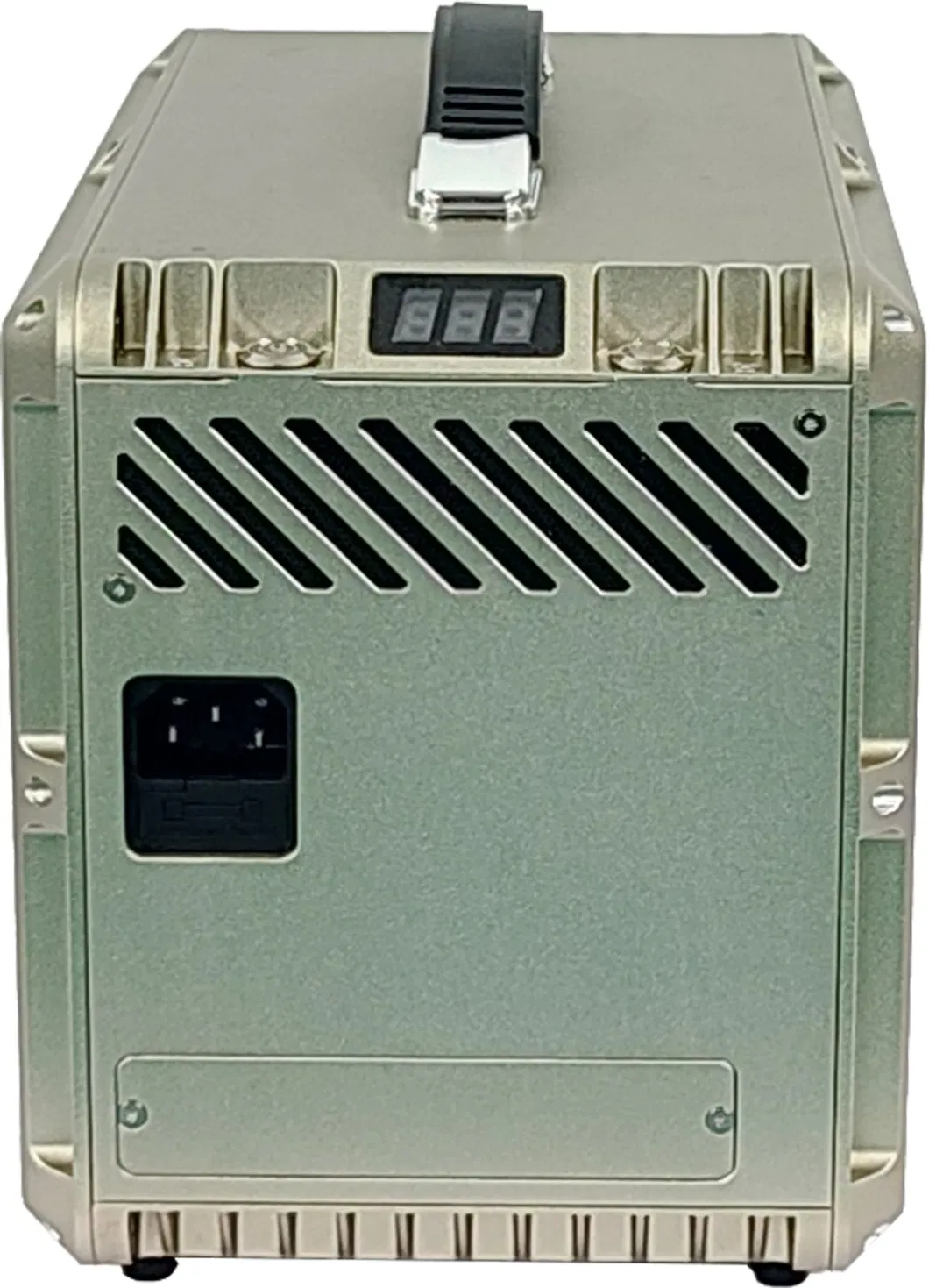

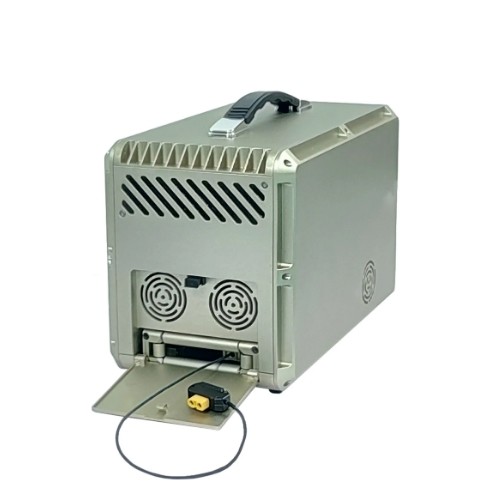

Hộp nối đất
1) Điện áp đầu vào: 176-264Vac đầu vào phạm vi rộng, một pha 220Vac @ 45-65Hz.
2) Điện áp đầu ra: 300 ~ 420Vdc có thể điều chỉnh, mặc định 400Vdc.
3) Lượng đầu ra: 800W (lượng đầu ra dài hạn), 1000W (giá trị đỉnh ≤ 30s).
4) Độ dài cáp lưu trữ: Cáp lưu trữ tiêu chuẩn 33m, hỗ trợ cáp lưu trữ tối đa ≥ 55m.
5) Cáp cuộn vào và ra chức năng chức năng: Cáp thụ động cuộn ra, nhấn lâu nút để tự động cuộn vào và cuộn bằng tay trong trường hợp mất điện.
6) Chức năng bảo vệ: Bảo vệ điện áp quá cao và điện áp thấp, điện áp quá cao, điện quá cao, mạch ngắn và bảo vệ nhiệt độ quá cao.
7) Chức năng báo lỗi: Đèn báo lỗi nhấp nháy màu đỏ và báo hiệu báo động.
8) Giao diện: ổ cắm đầu vào với công tắc, ổ cắm khóa cáp đầu ra.
9) Nút: Nút bật / tắt điện áp cao, cuộn cáp trong nút ép, đèn báo động
10) Kích thước: 280 × 150 × 185 ± 0,5mm, không bao gồm đệm chân và tay cầm.
11) Trọng lượng: 4,2 ± 0,1 kg, bao gồm cả cáp dây 33m.
12) Mức độ bảo vệ: IPx4.
13) Thiết bị vận chuyển hệ thống: thiết kế ba lô, ba lô có thể được trang bị một bộ hệ thống gắn kết hoàn chỉnh bao gồm hộp nối đất, nguồn cung cấp năng lượng mô-đun không khí, đơn vị ánh sáng,và các phụ kiện khác, với tổng trọng lượng 5,0 ± 0,2kg.



Hệ thống máy bay không người lái DJI M30

Các đặc điểm chính

Độ cao bay hỗ trợ:	55m hoặc 110m
Điện áp đầu vào của mô-đun điện mặt đất	176-264Vac
Điện áp đầu ra của mô-đun điện mặt đất	600 ~ 810Vdc điều chỉnh
Kích thước và trọng lượng của mô-đun điện mặt đất	360 x 180 x 260mm, 9kg.
Điện áp đầu ra của Air module	25.5 ± 0.2Vdc
Năng lượng đầu ra của Air module	2000W
Kích thước và trọng lượng của Air module	156 × 75 × 48mm, 570G.

DJI M300/M350Máy bay không người láiTrạm Tether

Các đặc điểm chính

Độ cao bay hỗ trợ:	55m,110m hoặc 160m
Điện áp đầu vào của mô-đun điện mặt đất	176-264Vac
Điện áp đầu ra của mô-đun điện mặt đất	600 ~ 830Vdc điều chỉnh
Kích thước và trọng lượng của mô-đun điện mặt đất	360 x 280 x 165mm, 9,2kg.
Điện áp đầu ra của Air module	51.5 ± 0.2Vdc
Năng lượng đầu ra của Air module	3000W
Kích thước và trọng lượng của Air module	158 × 92 × 110mm,960G.

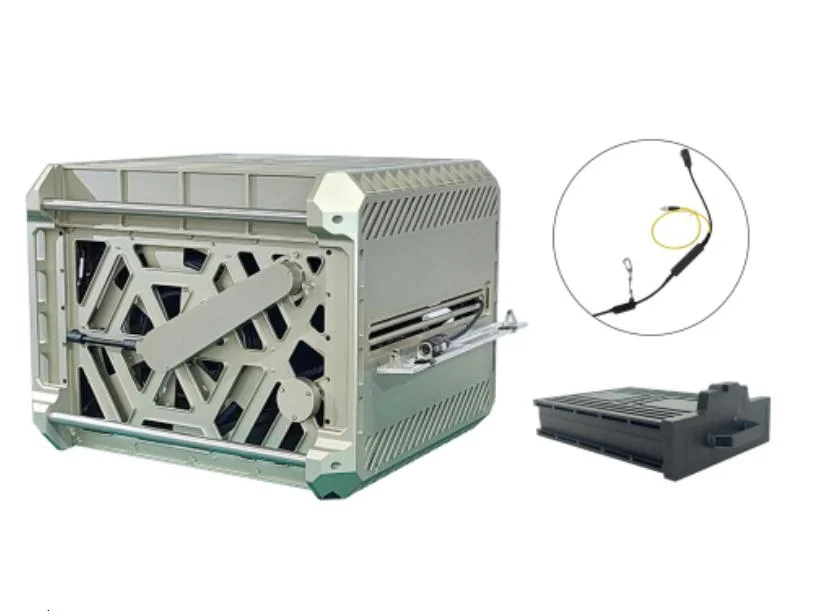

Hệ thống năng lượng DJI Flycart30 Tether

Các đặc điểm chính

Độ cao bay hỗ trợ:	110m hoặc 2200m
Điện áp đầu vào của mô-đun điện mặt đất	176-264Vac
Điện áp đầu ra của mô-đun điện mặt đất	600 ~ 800Vdc điều chỉnh
Kích thước và trọng lượng của mô-đun điện mặt đất	600 x 570 x 460, 54kg.
Điện áp đầu ra của Air module	59 ± 0,2Vdc
Năng lượng đầu ra của Air module	19200W
Kích thước và trọng lượng của Air module	468 × 308 × 142mm,9.8kg.



- Nhiệm vụ ngày và đêm
- Relê vô tuyến.
- Quản lý khủng hoảng
- Bảo vệ địa điểm
- Giám sát giao thông
- An ninh các sự kiện quy mô lớn
- Giám sát rừng
- Giám sát ngành công nghiệp
- Giám sát chất lượng không khí

1. nhiều máy bay không người lái (UAV) có nguy hiểm và phá hủy nhất định, hoạt động không đúng đắn có thể gây thương tích cá nhân hoặc thiệt hại tài sản,xin vui lòng sử dụng sản phẩm theo đúng hướng dẫn sử dụng.
2Người vận hành nên được đào tạo và kiểm tra chuyên nghiệp, nhân viên không được đào tạo không xử lý sản phẩm này
3Đừng say, mệt mỏi, bị ốm khi sử dụng sản phẩm này.
4. Phải giữ cho nhân viên với khoảng cách an toàn giữa máy bay không người lái (UAV), liên tục để ngăn chặn khả năng nguy hiểm
5Vui lòng bay dưới trọng lượng cất cánh an toàn, trong trường hợp có bất kỳ rủi ro nào.
6Xin đừng bay dưới tình trạng nhiễu điện từ mạnh.
7Xin hãy tuân thủ luật pháp và quy định địa phương và không bay trong khu vực cấm bay.
8Xin đừng ở gần hoặc chạm vào động cơ quay hoặc cánh quạt, trong trường hợp bị cắt bởi cánh quạt quay.
9. Vui lòng sạc đầy hai pin trước khi lắp đặt chúng vào UAV và đảm bảo áp suất chênh lệch của họ dưới 0,1 V
10. pin lâu không sử dụng, vui lòng lưu trữ nó trong không khí khô nơi với 60% điện

1. Xếp ảnh, khảo sát và mô hình 3D
2. Giám sát
3. Kiểm tra
4Đưa hàng.
5- Tùy chỉnh theo ứng dụng và yêu cầu của khách hàng

Q1: Bạn có hỗ trợ OEM / ODM?
A1: Vâng, chúng tôi có thể in logo của bạn trên sản phẩm.
Q2: Về các mẫu.
A2: Trong hoàn cảnh bình thường, các mẫu sẽ sẵn sàng trong vòng 7 ngày, và 10-20 ngày cho đơn đặt hàng OEM / ODM. Phí mẫu và vận chuyển sẽ được tính phí.
Q3: Thời gian giao hàng là bao lâu?
A3: Đối với đơn đặt hàng thường xuyên, chúng tôi có thể vận chuyển trong vòng 15 ngày, cho OEM / ODM, chúng tôi có thể vận chuyển trong vòng 25-45 ngày (tùy thuộc vào số lượng).chúng tôi sẽ thông báo cho bạn trước về tình trạng và giải pháp.
Q4: Số lượng đặt hàng tối thiểu là bao nhiêu?
A4: Không có MOQ bán buôn (1 miếng được chấp nhận), bao gồm OEM / ODM.
Q5: Bạn có thể giảm chi phí vận chuyển?
A6: Khi tính toán chi phí vận chuyển cho bạn, chúng tôi luôn chọn nhanh nhất và an toàn nhất.Chúng ta không thể giữ chi phí thấp bởi vì không phải chúng ta được trả tiềnNếu bạn nghĩ rằng nó đắt tiền cho bạn, bạn luôn có thể tự lựa chọn.
