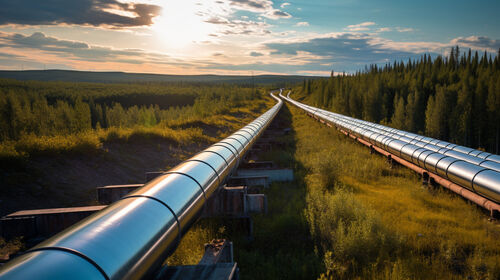

Ứng dụng máy dò laser methane MYUAV DRONE để kiểm tra đường ống đường gas tự nhiên đường dài
▶ Sự cần thiếtcủa máy bay không người lái MYUAV kiểm tra laser methane
Máy dò khí methane laser MYUAV DRONE đóng một vai trò quan trọng trong việc kiểm tra các đường ống dẫn khí đốt tự nhiên đường dài. Nó có thể đo lường các thông số như nồng độ khí methane trực tuyến,thực hiện phát hiện rò rỉBằng cách sử dụng máy bay không người lái MYUAV được trang bị máy dò laser methane để kiểm tra, có thể phát hiện nhanh chóng và chính xác rò rỉ đường ống,cải thiện hiệu quả kiểm traTrong khi đó, các cuộc kiểm tra MYUAV DRONE cũng có thể đạt được các cuộc kiểm tra đường ống tầm trung đến xa,bao gồm các khu vực khó tiếp cận trên mặt đất và cải thiện phạm vi kiểm tra.
Ngoài ra, máy dò methane laser MYUAV DRONE có những ưu điểm như khả năng di chuyển, tốc độ, hiệu quả và chi phí thấp, làm cho nó trở thành sự lựa chọn lý tưởng cho việc kiểm tra đường ống đường dài.
▶Tổng quan hệ thống
Bằng cách sử dụng phần mềm trạm mặt đất để lập kế hoạch tuyến đường, rất dễ dàng để đạt được các hoạt động kiểm tra đường ống đường dài và trung bình.trạng thái kiểm tra hiện tại và dữ liệu đo metan có thể được xem trong thời gian thựcTrong trường hợp rò rỉ đường ống, thiết bị đầu cuối sẽ tự động báo động và ghi lại dữ liệu (thời gian, tọa độ, nồng độ rò rỉ,Các bức ảnh tại chỗ) để tạo báo cáo kiểm tra tự động ở giai đoạn sau.
Thiết bị đo từ xa khí metan laser
LC30 PRO [5G phiên bản] là phiên bản 5G của LC30 PRO. Hiện tại, nó có thể được gắn trên DJI M300RTK và M350RTKMYUAV DRONE để sử dụng.Dữ liệu nồng độ metan được thu thập bởi các cảm biến có thể được truyền đến các ứng dụng điều khiển từ xa hoặc trang web để hiển thị thông qua các phương pháp truyền khác nhau như mô-đun 5G DJI SDK. APP điều khiển: Mở biểu tượng máy tính để bàn Android và nhập giao diện đăng nhập của Laser Methane APP. Trong quá trình kiểm tra,tình trạng máy bay không người lái MYUAV và dữ liệu đo methane có thể được xem trong thời gian thựcTrong trường hợp rò rỉ đường ống, thiết bị đầu cuối sẽ tự động báo động và ghi lại dữ liệu (thời gian, tọa độ, nồng độ rò rỉ,Các bức ảnh tại chỗ) để tạo báo cáo kiểm tra tự động ở giai đoạn sau. Kiểm soát web: Giám sát và quản lý thống nhất dữ liệu methane. Có khả năng gọi bản đồ, chuyển đổi giữa các dạng xem 3D / 2D / planar, hiển thị quỹ đạo bay 3D, hiển thị giá trị khối màu,hiển thị dữ liệu thời gian thực, đánh dấu điểm và đo lường, thống kê các khu vực bất thường, định vị nhanh chóng, truy vấn hồ sơ lịch sử và xuất khẩu báo cáo.
Phương pháp giám sát
Khí phát hiện: methane
Nguyên tắc phát hiện: Công nghệ quang phổ hấp thụ laser TDLAS
Chế độ phát hiện: Loại quét nghiêng, với bán kính quét và tốc độ quét điều chỉnh
góc lắc: 1 °, 2 °, 3 °, 4 °, 5 ° tùy chọn
Tốc độ xoay: 1 vòng / giây, 1,5 vòng / giây, 2 vòng / giây
Bay trên đường ống dẫn, gimbal ổn định ba trục duy trì hướng bức xạ laser thẳng đứng với mặt đất.và sự chiếu của bức xạ laser trên mặt đất là trong một hình dạng xoắn ốc, quét trên một chiều rộng nhất định (khoảng 3-10m). Kết quả là, máy bay không người lái MYUAV có thể bao phủ phạm vi đường ống cần được kiểm tra trong một chuyến bay, bù đắp cho các lỗi vị trí chuyến bay,và bắt được các khối lượng không khí rò rỉ đi từ đường ống.
▶Quá trình kiểm tra
1Công việc chuẩn bị
Trước khi kiểm tra đường ống dẫn, máy bay không người lái MYUAV cần chuẩn bị để cất cánh.
2. Kế hoạch tuyến đường kiểm tra
Giao diện chỉnh sửa tuyến đường cho phép chỉnh sửa và sửa đổi tuyến đường. Sau khi tải lên tuyến đường, MYUAV DRONE có thể thực hiện kiểm tra bay tự động để được cập nhật.Đối với các khu vực kiểm tra đường ống, các nhà khai thác có thể lên kế hoạch các tuyến kiểm tra trước để đảm bảo rằng MYUAV DRONE có thể bao phủ hoàn toàn khu vực đường ống và tránh các trở ngại và khu vực nguy hiểm.
3Kiểm tra bài tập về nhà
Sau khi máy bay bước vào tuyến bay, việc quét bằng laser được thực hiện trên không khí xung quanh đường ống trong quá trình kiểm tra.Một hộp thông tin trạng thái có thể được hiển thị ở dưới cùng của màn hình, bao gồm thông tin máy bay, thông tin tuyến đường và thông tin phát hiện methane.
Một khi dữ liệu bất thường được phát hiện trong chuyến bay, vị trí có thể được đánh dấu màu trên bản đồ.
4Phân tích dữ liệu và báo cáo
Trong khi bay, một khi rò rỉ khí methane vượt quá ngưỡng được phát hiện, MYUAV DRONE sẽ tự động chụp ảnh và ghi lại thông tin có liên quan như giá trị nồng độ hiện tại,Số lượng dữ liệu bất thường, tọa độ và vĩ độ. MYUAV DRONE truyền dữ liệu phát hiện methane được thu thập đến cuối mặt đất, nơi các chuyên gia phân tích dữ liệu và tạo báo cáo kiểm tra PDF,cung cấp tham chiếu quan trọng cho hoạt động và bảo trì đường ống.
▶Các trường hợp báo cáo theo dõi
Thông tin chi tiết về metan
Thời gian bắt đầu: 7 tháng 11 năm 2023 23:00:24
Thời gian kết thúc: 7 tháng 11 năm 2023 23:02:43
Số thiết bị: Thử nghiệm - Methane
Kích thước lưới phát hiện: 30 mét * 30 mét (900 mét vuông)
Số khu vực phát hiện: 140
Kích thước khu vực phát hiện: 126000 mét vuông
Giá trị tối đa của điểm dữ liệu metan: 3000,00 ppm, vĩ độ và kinh độ: xxx, xxx
[Methane] Giá trị điểm dữ liệu tối thiểu: 0,00ppm, kinh độ và vĩ độ: xxx, xxx
Thông tin chi tiết về cường độ ánh sáng
Thời gian bắt đầu: 7 tháng 11 năm 2023 23:00:24
Thời gian kết thúc: 7 tháng 11 năm 2023 23:02:43
Số thiết bị: Thử nghiệm - Methane
Kích thước lưới phát hiện: 30 mét * 30 mét (900 mét vuông)
Số khu vực phát hiện: 140
Kích thước khu vực phát hiện: 126000 mét vuông
[Trực lượng ánh sáng] Giá trị điểm dữ liệu tối đa: 20.00lx, kinh độ và vĩ độ: xxx, xxx
[Sức mạnh ánh sáng] Giá trị tối thiểu của các điểm dữ liệu: 0,00lx, kinh độ và vĩ độ: xxx, xxx
