Hệ thống cung cấp năng lượng MYUAV Hệ thống máy bay không người lái

Hệ thống cung cấp năng lượng MYUAV Hệ thống máy bay không người lái

1.Đặc điểm điển hình
1) Mức độ nhẹ và di động: kích thước nhỏ, trọng lượng nhẹ, hỗ trợ thanh kéo hoặc di động, dễ mang và nhanh chóng triển khai;

2) Hoạt động đơn giản: sau khi kết nối được bật, không cần phải vận hành UAV trong khi cất cánh và hạ cánh, chỉ cần vận hành UAV;

3) Khả năng mạnh mẽ: chức năng bảo vệ đầu vào và đầu ra toàn diện, lưu trữ hoạt động và hồ sơ lỗi, hỗ trợ truyền thông có dây và đồng bộ hóa điện thoại di động;

4)Tự động thu hồi và thu hồi: điều chỉnh thích nghi và tự động trả lại, lấy và sắp xếp cáp theo độ nâng và tốc độ của máy bay, mà không cần sự can thiệp của con người;

5) Sự ổn định điện áp liên tục: nguồn cung cấp điện trên không có phạm vi đầu vào rộng và đầu ra ổn định điện áp liên tục.

2.Máy bay không người lái thích nghi
Nó được kết hợp với UAV tương ứng để tạo thành một hệ thống máy bay không người lái gắn liền.
1) Chiều cao bay hỗ trợ: 120 ~ 220m (chiều dài cáp: 220m, chiều dài an toàn được lưu);
2) Trọng lượng cất cánh hỗ trợ: 30 ~ 55kg (hiệu quả lực UAV khác nhau, dữ liệu này chỉ để tham khảo).

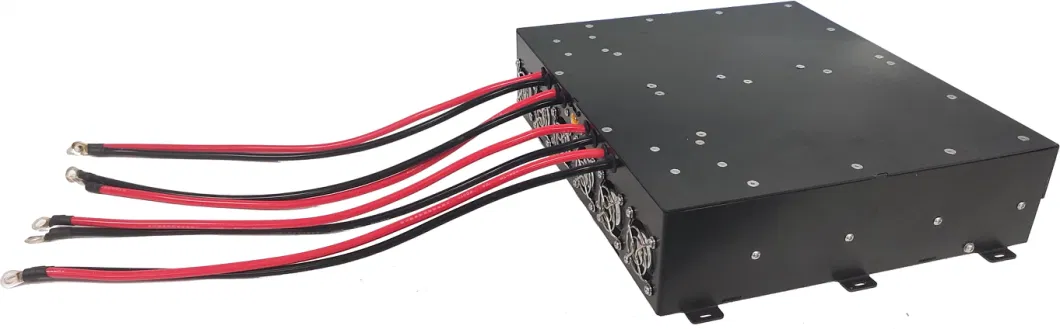

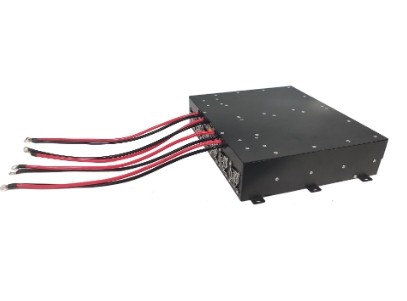

3.Mô-đun không khí(cổng cung cấp năng lượng trên tàu)


1) Điện áp đầu vào: 580 ~ 810Vdc đầu vào phạm vi rộng, đầu ra điện áp không đổi;
2) Điện áp đầu ra: 50 ± 0.5Vdc, hỗ trợ tùy chỉnh điện áp đầu ra;
3) Lượng đầu ra: 12000W (lượng đầu ra dài hạn), 15000W (giá trị đỉnh ≤ 30s);

4) Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ quá cao: nhiệt độ vỏ là 95 ± 2,5 oC, và sau khi làm mát và tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

5) Chức năng truyền thông: Truyền thông CAN, báo cáo điện áp, dòng điện, nhiệt độ và các dữ liệu và tình trạng khác;
6) Phương pháp lắp đặt: lắp đặt lắp đặt và cố định bằng vít;
7) Chế độ tiêu hao nhiệt: tích hợp quạt tiêu hao nhiệt hoạt động, làm mát không khí cưỡng chế bằng ống dẫn không khí dành riêng;
8) Giao diện: đầu vào XT60, đầu ra XT90, hỗ trợ tùy chỉnh giao diện;
9) Kích thước: 295*254*71 ± 0,5mm (không bao gồm ống gắn và giao diện);
10) Trọng lượng: 4,5 ± 0,1kg (không bao gồm các đầu nối và dây bên ngoài).


4.TEther ccó khả năng


1) Vật liệu: dây đồng bọc bạc nhiều sợi, lớp cách nhiệt hợp chất fluoroplastic, đơn vị sợi quang được bọc chặt, vỏ copolymer chịu nhiệt độ cao,Vải đan loại hàng không có mô-đun kéo cao;
2) Điện làm việc: 15 ~ 20A;
3) Kháng DC: 2,5 ± 0,2 Ω, vòng lặp 100m @ 20 oC,
4) Độ bền kéo: ≥ 200kg, chống lại kéo lại lặp đi lặp lại và giải phóng ≥ 1000 lần;
5) Độ bền cách nhiệt: ≥ 3000Vdc, không bị hỏng trong 1 phút;
6) Chiều dài neo: 220 ± 2m;
7) Truyền thông sợi quang: 1 sợi quang được tùy chỉnh với đầu nối FC (Tự chọn);
8) đường kính bên ngoài: 4,5 ± 0,2 mm;
9) Trọng lượng: 46 ± 0,5 g/m.

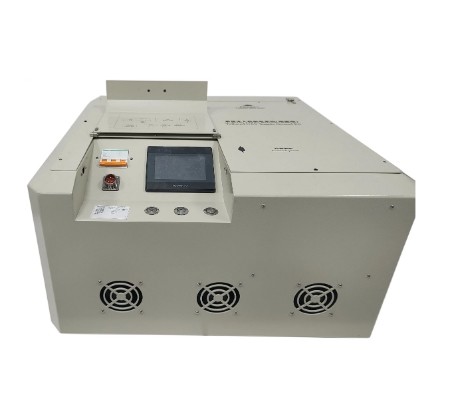

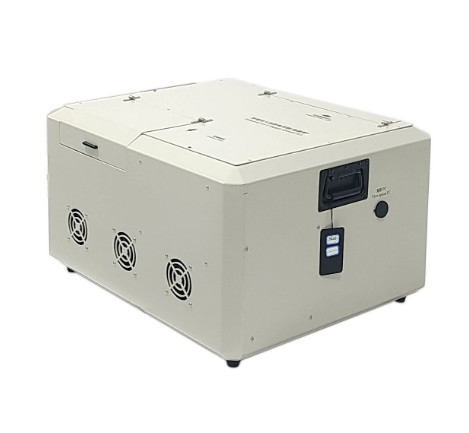

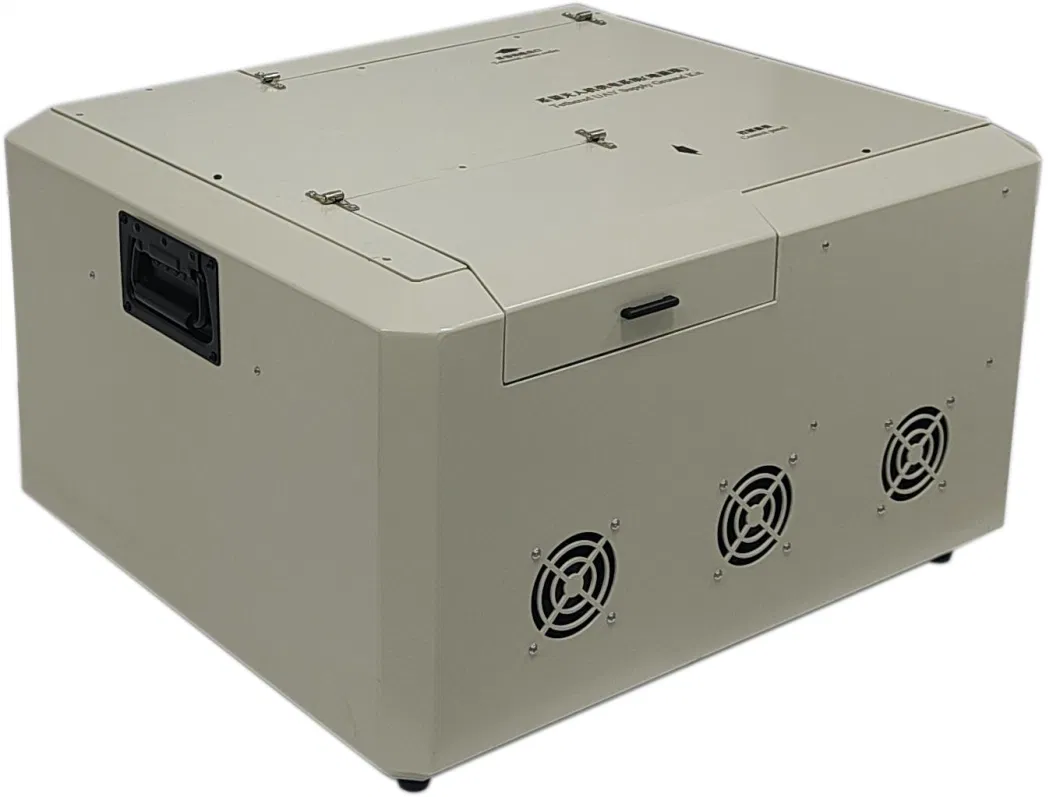

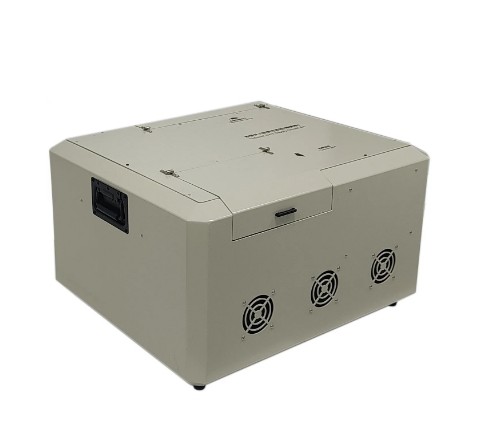

5.Đấtmô-đun(kết nốihộp)


1) Điện áp đầu vào: 270 ~ 490Vac ba pha, 50/60Hz;
2) Điện áp đầu ra: 400 ~ 750Vdc có thể điều chỉnh, mặc định 750Vdc;
3) Lượng đầu ra: 20000W;

4) Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ vượt quá đầu ra: nhiệt độ vỏ là 95 ± 2,5 oC và làm mát là tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

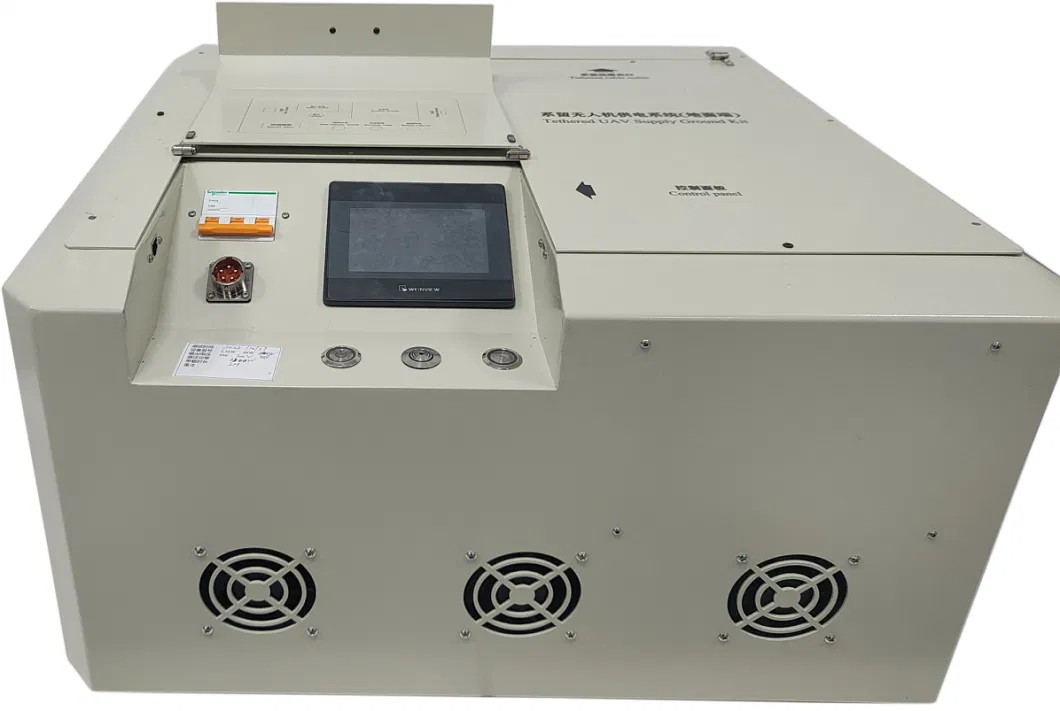

5) Hiển thị dữ liệu: màn hình cảm ứng 4,3 inch hiển thị dòng, điện áp, nhiệt độ, chiều dài cuộn cáp, hồ sơ hoạt động, hồ sơ lỗi và các dữ liệu khác;
6) Chức năng báo động: khi hệ thống có lỗi, màn hình hiển thị sẽ hiển thị thông tin lỗi, và đèn cảnh báo lỗi sẽ nhấp nháy màu đỏ và đánh dấu;
7) Chức năng truyền thông: giao diện mạng được dành riêng, truyền thông Modbus tcp, hỗ trợ truyền thông có dây và màn hình đồng bộ hóa điện thoại di động;
8) Cáp cuộn vào và ra tốc độ tối đa: 0 ~ 2m / s, 10 bánh răng điều chỉnh;
9) Cáp cuộn vào và ra căng: Cáp cuộn vào và ra căng được chia thành 10 bánh răng, có thể được điều chỉnh;
10) Chế độ làm việc: cuộn thụ động ra, cuộn hoạt động vào, sắp xếp dây tự động, và có thể nhấn nút để buộc cuộn trong cáp nghỉ;
11) vận chuyển: hỗ trợ thanh kéo và vận chuyển di động bằng tay
12) Giao diện: đầu vào 3 ổ cắm máy bay cốt lõi, cổng FC sợi quang (tùy chọn), cổng mạng liên lạc cổng LAN, loại c;
13) Nút và công tắc: nút đầu ra điện áp cao, cuộn cáp trong nút ép, công tắc đầu vào AC, đèn báo động;
14) Kích thước: 645*550*350 ± 0,5mm;

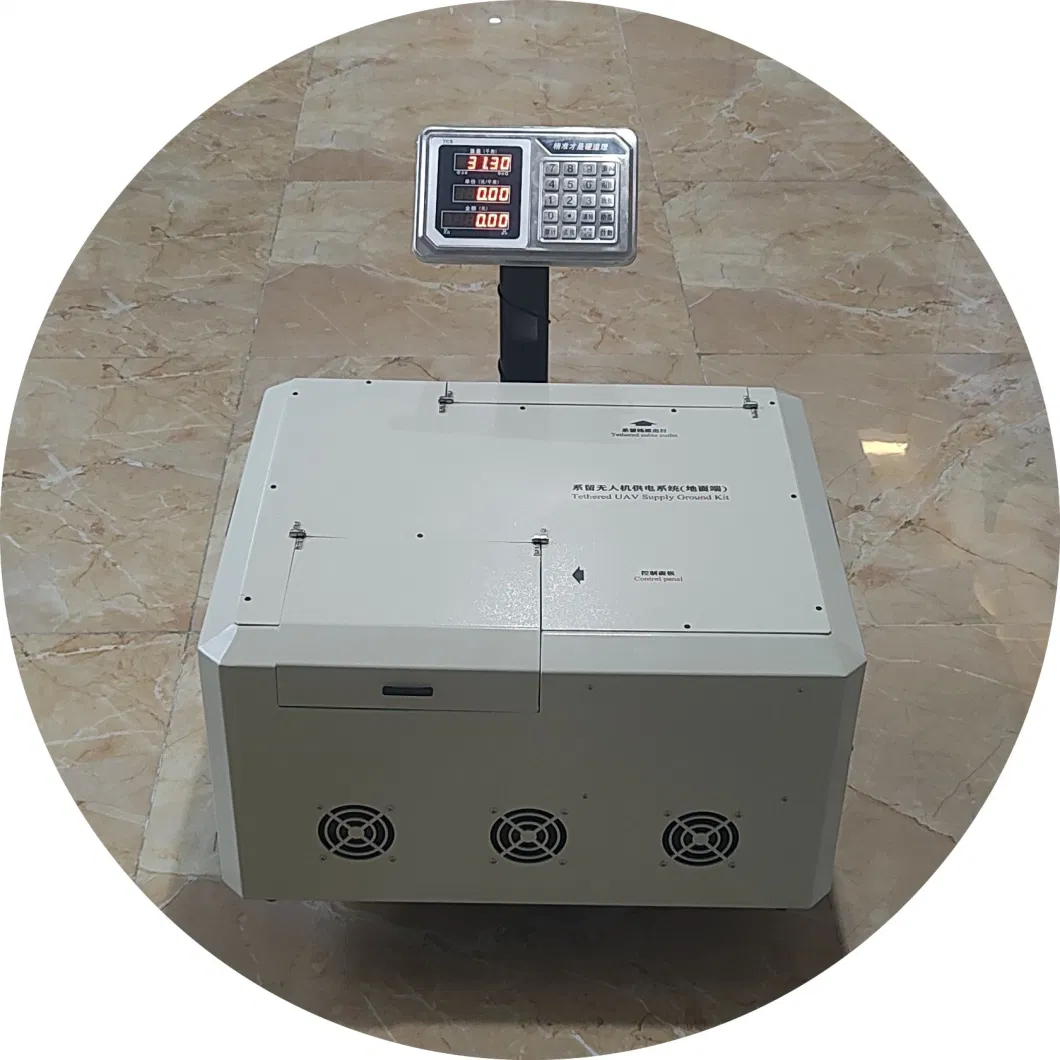

15) Trọng lượng: 40 ± 0,5kg (bao gồm cả cáp nối).

Câu hỏi thường gặp

1. **Q: Nhà máy điện gắn kết của MYUAV là gì? **.
**A:** Trạm điện gắn kết của MYUAV là một giải pháp sản xuất điện ở độ cao cao sáng tạo sử dụng công nghệ máy bay không người lái gắn kết để kết nối một máy bay không người lái lớn với một nguồn điện mặt đất.Máy bay không người lái mang theo một tuabin gió nhỏ hoặc tấm pin mặt trời để bay cao lên bầu trời, sử dụng nguồn năng lượng gió hoặc ánh sáng mặt trời ở độ cao cao để tạo ra điện, và sau đó gửi điện trở lại mặt đất thông qua các dây cáp gắn liền.

2. **Q: Làm thế nào MYUAV dây điện hoạt động? **.
**A:** Nguyên tắc hoạt động chủ yếu là sử dụng máy bay không người lái như một nền tảng để nâng nó lên độ cao mà tuabin gió truyền thống không thể đạt được, nơi tốc độ gió ổn định và mạnh hơn,do đó cải thiện hiệu quả sản xuất điệnUAV nhận được nguồn cung cấp điện liên tục thông qua các cáp mạnh gắn liền với mặt đất để duy trì chuyến bay của UAV và hoạt động của thiết bị sản xuất điện.

3. **Q: Nhà máy điện gắn máy bay không người lái MYUAV hiệu quả như thế nào? **.
**A:** Bởi vì dữ liệu thực tế phụ thuộc vào mô hình UAV cụ thể và cấu hình thiết bị sản xuất điện,MYUAV có thể đã tăng sản lượng điện trên mỗi đơn vị diện tích thông qua việc sử dụng hiệu quả các nguồn năng lượng gió hoặc mặt trờiSo với các nhà máy điện mặt đất truyền thống, năng lượng gió hoặc năng lượng mặt trời ở độ cao cao có tiềm năng sản xuất điện cao hơn trên mỗi đơn vị diện tích.nhưng số liệu hiệu quả chính xác cần phải đề cập đến các chỉ số hiệu suất sản phẩm được cung cấp bởi công ty MYUAV.

4. **Q: Trong môi trường nào các nhà máy điện gắn kết MYUAV có thể hoạt động? **.
**A:** Các nhà máy điện gắn kết của MYUAV phải có khả năng hoạt động trong phạm vi điều kiện khí tượng an toàn, chẳng hạn như tránh các điều kiện thời tiết khắc nghiệt,trong khi đảm bảo sự an toàn và ổn định của các cáp tróiCác điều kiện môi trường hoạt động cụ thể nên được tham khảo ý kiến với MYUAV về các tiêu chuẩn chi tiết trước khi mua.

5. **Q: Làm thế nào để phục hồi và duy trì UAV được buộc? **.
**A:** MYUAV có thể được trang bị hệ thống phục hồi tự động hoặc bán tự động để hạ cánh an toàn và phục hồi UAV được thiết kế nếu cần thiết,trong khi thực hiện kiểm tra bảo trì thường xuyên trên thiết bị sản xuất điện trên UAVQuá trình bảo trì có thể bao gồm kiểm tra toàn vẹn và sửa chữa cơ thể máy bay không người lái, hệ thống điện, thiết bị sản xuất điện và cáp nối.

Một lần nữa, thông tin trên dựa trên ứng dụng chung của công nghệ UAV gắn kết.xin vui lòng liên hệ trực tiếp với công ty để biết mô tả sản phẩm mới nhất và chính xác nhất, các thông số hiệu suất và hỗ trợ dịch vụ.
