Hệ thống năng lượng gắn kết MYUAV cho drone

MYUAV Hệ thống năng lượng gắn kết cho UAV là gì

Hệ thống Tethering Power System kết hợp các máy bay không người lái với hệ thống tether và trạm điện cơ sở. Hệ thống cung cấp năng lượng liên tục cho máy bay không người lái thông qua cáp tether.Nó cho phép máy bay không người lái ở trong không khí trong một thời gian dài, và làm cho chúng độc lập với pin trên tàu.

Hệ thống điện dây thừng cung cấp 33m-360m cáp dây thừng phù hợp cho các máy bay không người lái nhỏ như DJI Mavic 3 và các máy bay không người lái lớn với MTOW 55kg.Hệ thống có thể được tùy chỉnh theo yêu cầu cụ thểHệ thống điện gắn kết hiển thị thông tin quan trọng để làm cho nó thuận tiện cho người vận hành để theo dõi tình trạng liên tục.

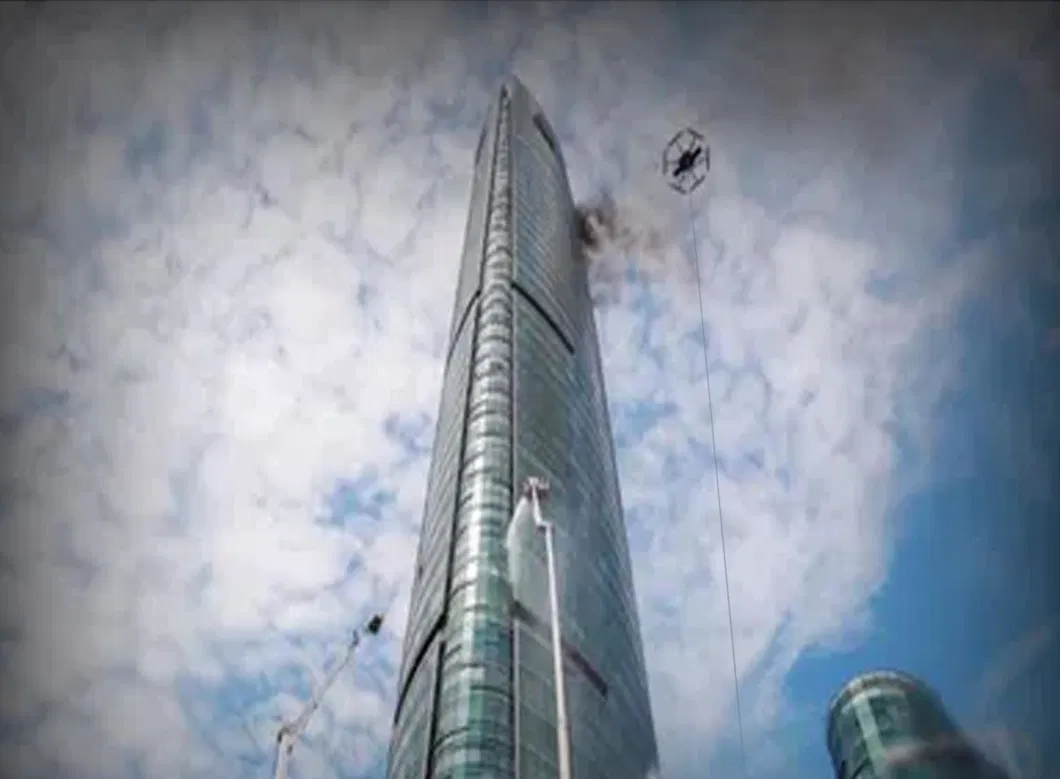

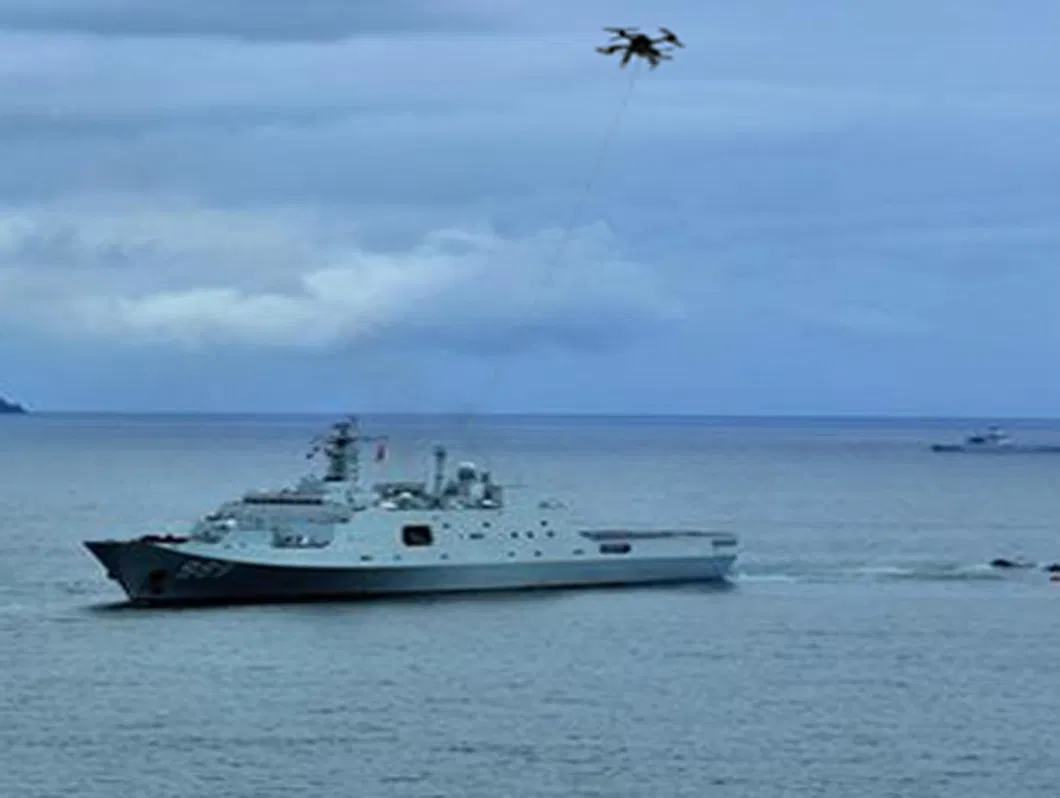

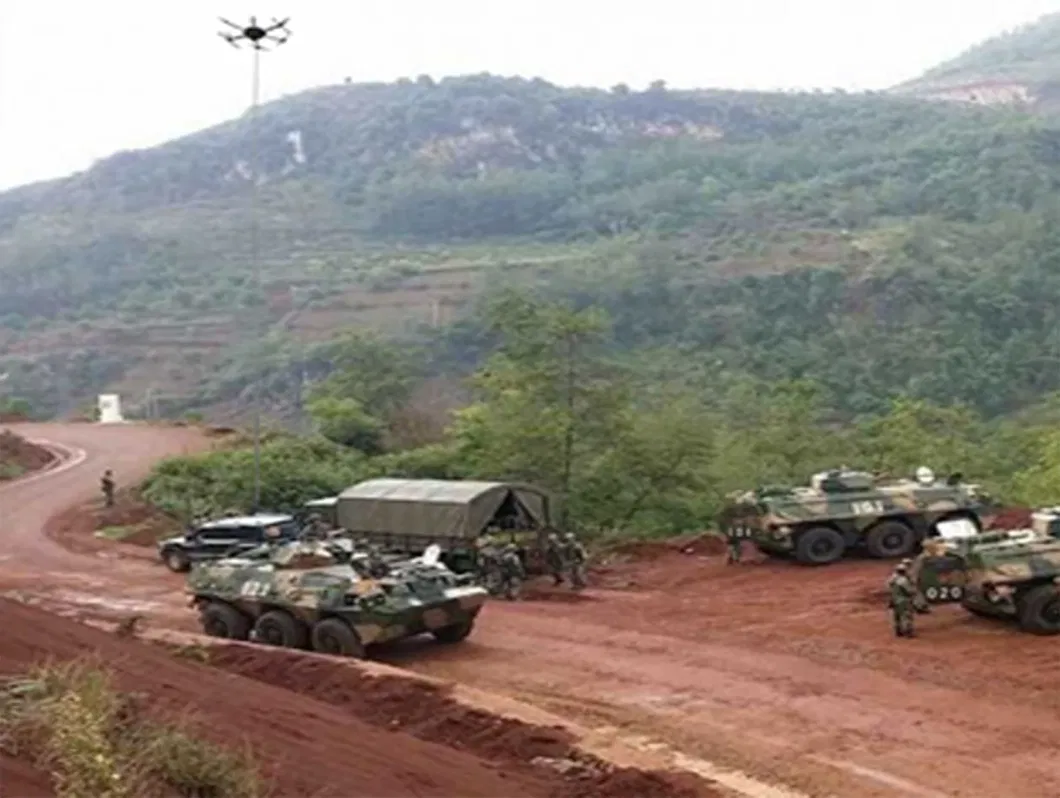

Ứng dụng
Hệ thống năng lượng gắn kết đóng một vai trò quan trọng trong giám sát, giám sát sức khỏe kéo dài, truyền thông khẩn cấp, quản lý giao thông, kiểm tra môi trường, nghiên cứu khoa học và nhiều hơn nữa.

1.Đặc điểm điển hình
Đèn và di động: nhỏ với kích thước 645 * 550 * 350mm và trọng lượng nhẹ 36KGs, hỗ trợ cuộn hoặc di động, dễ mang và triển khai nhanh trong 2 phút

Hoạt động đơn giản: sau khi kết nối được cung cấp năng lượng trên hệ thống cuộn gắn kết, toàn bộ quá trình cất cánh và hạ cánh UAV không cần phải vận hành hộp gắn kết,Chỉ tập trung vào hoạt động bay.;

Nhiều chức năng: chức năng bảo vệ đầu vào và đầu ra toàn diện (tự phục hồi), lưu trữ hoạt động và hồ sơ lỗi, hỗ trợ truyền thông có dây và hiển thị và điều khiển di động.

Cáp tự động quay vào và ra trong khi với drone lấy và hạ cánh: Nó có thể điều chỉnh thích nghi và tự động thả, quay vào và đặt cáp dựa trên độ nâng, tốc độ và các trạng thái khác của máy bay không người lái,không có sự can thiệp của con người.

Điều chỉnh điện áp liên tục: nguồn điện trên tàu có một phạm vi đầu vào và đầu ra điều chỉnh điện áp liên tục,và dung lượng pin dự phòng được trang bị có thể đáp ứng thời gian hạ cánh an toàn của máy bay không người lái.

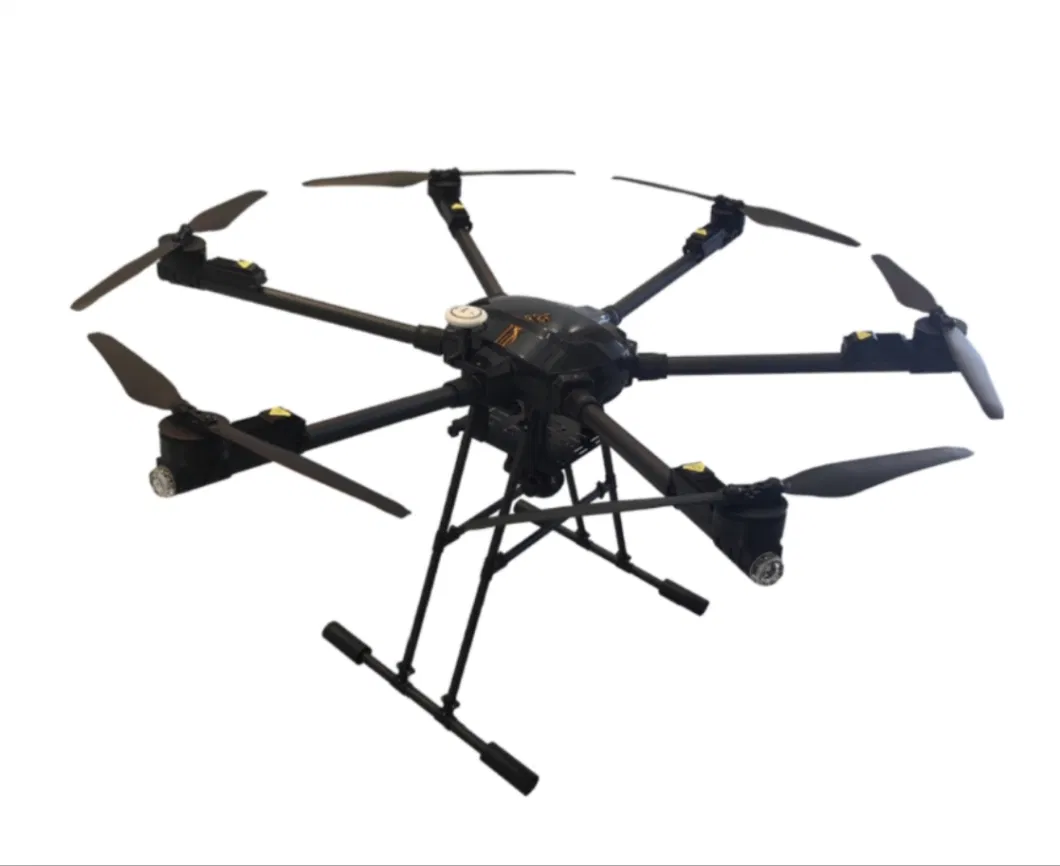

2.Máy bay không người lái thích nghi
Được sử dụng kết hợp với máy bay không người lái tương ứng để tạo thành một hệ thống máy bay không người lái gắn liền
Độ cao bay hỗ trợ: 120-200m (cáp trói 220m, độ dài an toàn dành riêng)
Trọng lượng cất cánh tối đa hỗ trợ: 30 ~ 55kg (hiệu quả năng lượng máy bay không người lái khác nhau, các tham số chỉ để tham khảo)

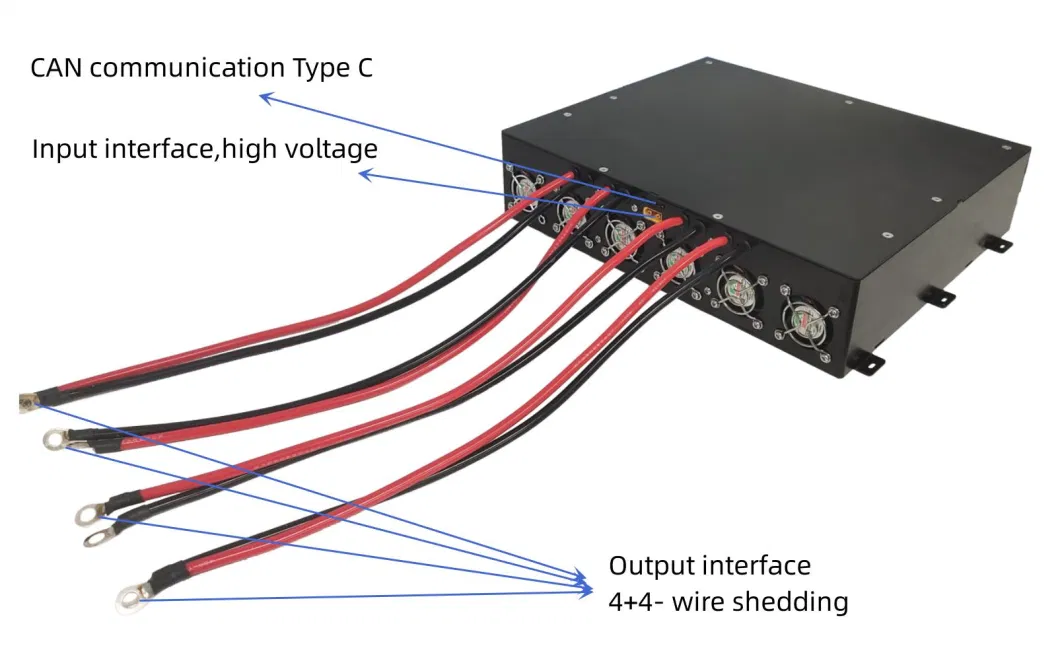

3.Mô-đun không khí chạy động(cổng cung cấp năng lượng trên tàu)

1) Điện áp đầu vào: đầu vào trong phạm vi rộng 580-810Vdc, đầu ra điện áp không đổi;
2) Điện áp đầu ra: 50 ± 0.5Vdc, hỗ trợ điện áp đầu ra tùy chỉnh;
3) Lượng đầu ra: 12000W (lượng đầu ra dài hạn), 15000W (giá trị đỉnh ≤ 30s);

4) Chức năng bảo vệ
a. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
b. Bảo vệ quá dòng điện đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
c. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
d. Bảo vệ nhiệt độ quá cao: nhiệt độ vỏ là 95 ± 2,5 oC, và nó được tắt và tự phục hồi sau khi làm mát;
Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và khôi phục nguồn điện;

5) Chức năng truyền thông: Truyền thông CAN, báo cáo điện áp, dòng điện, nhiệt độ và các dữ liệu và tình trạng khác;
6) Phương pháp lắp đặt: lắp đặt tai dự phòng và cố định chúng bằng vít;
7) Phương pháp tiêu hao nhiệt: quạt tích hợp để tiêu hao nhiệt tích cực, ống dẫn không khí dành riêng để làm mát bằng không khí ép;
8) Giao diện: đầu vào XT60, đầu raXT90, hoặctháo dây, hỗ trợ tùy chỉnh giao diện;
9) Kích thước: 295*254*71 ± 0,5mm (không bao gồm tai và giao diện lắp đặt);
10) Trọng lượng: 4,5 ± 0,1 kg (không bao gồm các đầu nối và dây bên ngoài);

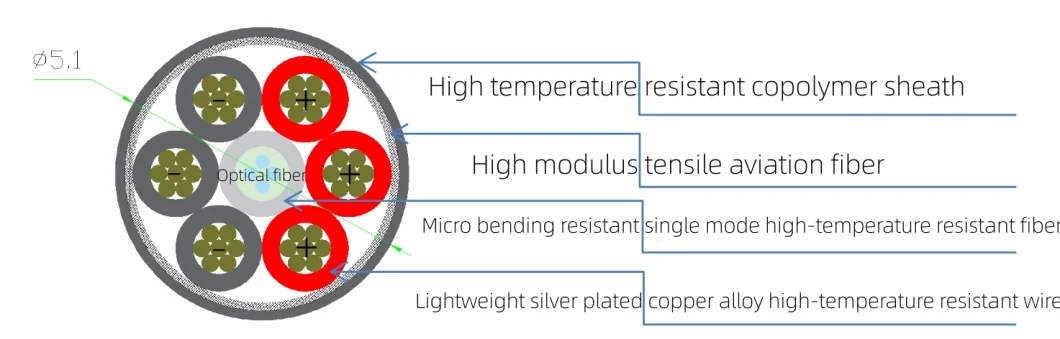

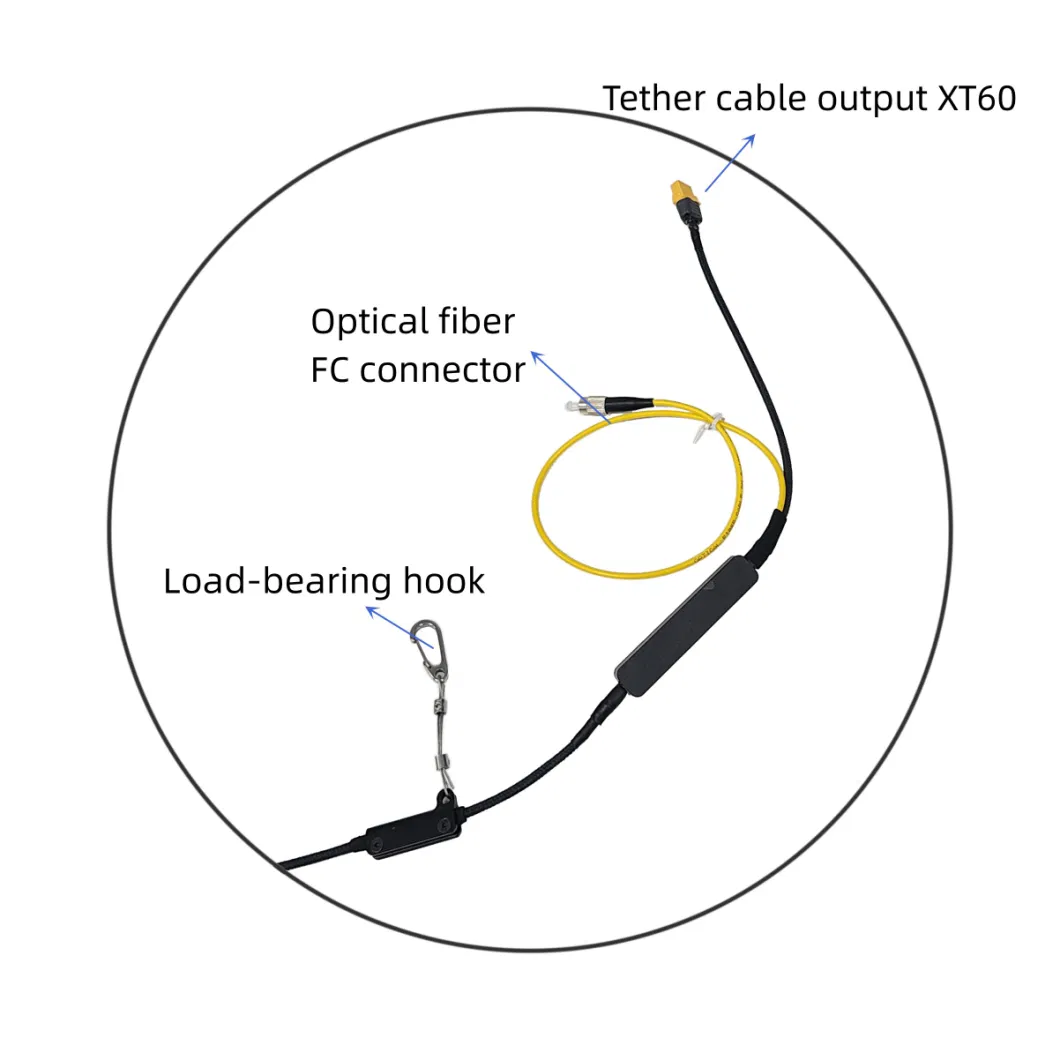

4.Tether ccó khả năng

1) Vật liệu: Sợi đồng bọc bạc nhiều sợi, lớp cách nhiệt fluoroplastic tổng hợp, đơn vị sợi quang bọc chặt, vỏ copolymer chịu nhiệt độ cao,Lớp vải dệt loại hàng không có mô-đun kéo cao;
2) Điện làm việc: 15-20A;
3) Kháng DC: 2,5 ± 0,2 Ω, vòng lặp 100m @ 20 oC,
4) Độ bền kéo: ≥ 150kg, chống lại kéo lại lặp đi lặp lại và thời gian giải phóng ≥ 1000 lần;
5) Độ bền cách nhiệt: ≥ 3000Vdc, không bị hỏng trong 1 phút;
6) Chiều dài cáp: 220 ± 2m (hỗ trợ chiều dài cáp tùy chỉnh 160 ~ 330m);
7) Truyền thông sợi quang: Cấu hình tiêu chuẩn không bao gồm sợi quang và 1-2 sợi quang là tùy chọn;
8) đường kính bên ngoài: 4,9 ± 0,2 mm;
9) Trọng lượng: 29 ± 0,5 g/m.

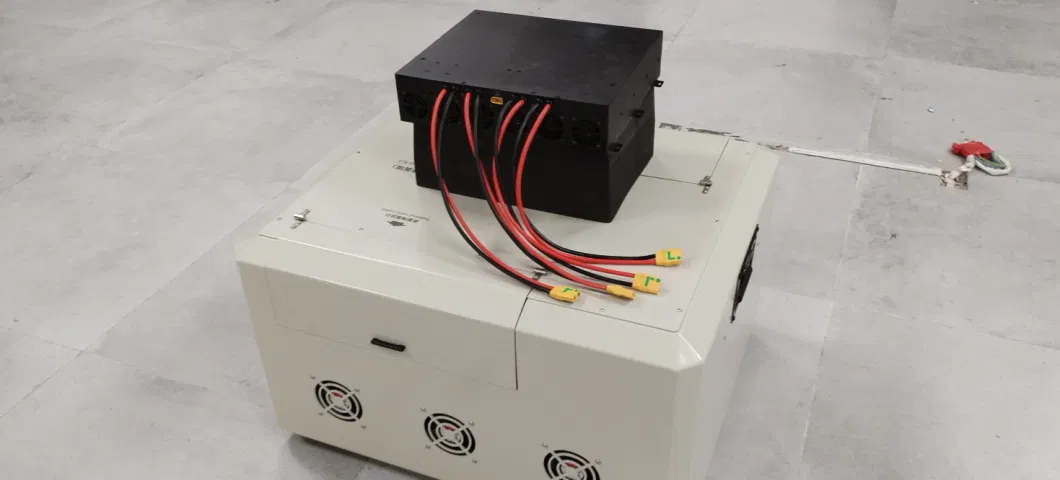

5. Hệ thống cuộn được gắn bằng động cơ

1) Điện áp đầu vào: 260 ~ 530Vac (3 pha, điện trong nhà / máy phát điện).
2) Điện áp đầu ra: 400 ~ 750Vdc có thể điều chỉnh, mặc định 750Vdc;
3) Lượng đầu ra: 20000W;


4) Chức năng bảo vệ:
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ vượt quá đầu ra: nhiệt độ vỏ là 95 ± 2,5 oC và sau khi làm mát, nó tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

5) Hiển thị dữ liệu: màn hình cảm ứng 4,3 inch hiển thị dòng, điện áp, nhiệt độ, chiều dài cáp, hồ sơ hoạt động, hồ sơ lỗi và các dữ liệu khác;
6) Chức năng báo động: trong trường hợp lỗi hệ thống, màn hình hiển thị sẽ cuộn để hiển thị thông tin lỗi, và đèn cảnh báo lỗi sẽ nhấp nháy màu đỏ và đánh dấu;
7) Chức năng truyền thông: Truyền thông Modbus TCP (sản phẩm tiêu chuẩn không có giao diện mở), hỗ trợ truyền thông có dây và hiển thị đồng bộ điện thoại di động
8) Tốc độ rút: 0 ~ 2m / s, 10 bánh răng có thể điều chỉnh;
9) Khôi phục và giải phóng căng thẳng: căng thẳng khôi phục và giải phóng được chia thành 10 bánh răng, có thể được điều chỉnh;
10) Chế độ làm việc: cáp kéo ngoài thụ động, cáp kéo trong hoạt động, cáp dây buộc tự động và nút buộc cáp vào;
11) Giao thông di động: Có thể được vận chuyển hoặc di chuyển trong xe hơi, tùy chọn với các thành phần kéo và cuộn.
12) Giao diện: Đầu vào ổ cắm hàng không 5 lõi, cổng FC sợi quang (tùy chọn), cổng mạng liên lạc, loại c;
13) Nút và công tắc: nút đầu ra điện áp cao, cuộn cáp trong nút ép, công tắc đầu vào AC, đèn báo động;
14) Truyền thông sợi quang: Các cấu hình tiêu chuẩn không bao gồm sợi quang và có thể được trang bị một hoặc nhiều cáp kết hợp quang điện tử.
15) Kích thước: 645 * 550 * 350mm (tình trạng lưu trữ).
16) Trọng lượng: 40kg (không bao gồm các thành phần tùy chọn)
17) Nhiệt độ làm việc: -25 ~ 55C.
18) Độ cao: 3000m.

Câu hỏi thường gặp

1. **Q: Nhà máy điện gắn kết của MYUAV là gì? **.
**A:** Trạm điện gắn kết của MYUAV là một giải pháp sản xuất điện ở độ cao cao sáng tạo sử dụng công nghệ máy bay không người lái gắn kết để kết nối một máy bay không người lái lớn với một nguồn điện mặt đất.Máy bay không người lái mang theo một tuabin gió nhỏ hoặc tấm pin mặt trời để bay cao lên bầu trời, sử dụng nguồn năng lượng gió hoặc ánh sáng mặt trời ở độ cao cao để tạo ra điện, và sau đó gửi điện trở lại mặt đất thông qua các dây cáp gắn liền.

2. **Q: Làm thế nào MYUAV dây điện hoạt động? **.
**A:** Nguyên tắc hoạt động chủ yếu là sử dụng máy bay không người lái như một nền tảng để nâng nó lên độ cao mà tuabin gió truyền thống không thể đạt được, nơi tốc độ gió ổn định và mạnh hơn,do đó cải thiện hiệu quả sản xuất điệnUAV nhận được nguồn cung cấp điện liên tục thông qua các cáp mạnh gắn liền với mặt đất để duy trì chuyến bay của UAV và hoạt động của thiết bị sản xuất điện.

3. **Q: Nhà máy điện gắn máy bay không người lái MYUAV hiệu quả như thế nào? **.
**A:** Bởi vì dữ liệu thực tế phụ thuộc vào mô hình UAV cụ thể và cấu hình thiết bị sản xuất điện,MYUAV có thể đã tăng sản lượng điện trên mỗi đơn vị diện tích thông qua việc sử dụng hiệu quả các nguồn năng lượng gió hoặc mặt trờiSo với các nhà máy điện mặt đất truyền thống, năng lượng gió hoặc năng lượng mặt trời ở độ cao cao có tiềm năng sản xuất điện cao hơn trên mỗi đơn vị diện tích.nhưng số liệu hiệu quả chính xác cần phải đề cập đến các chỉ số hiệu suất sản phẩm được cung cấp bởi công ty MYUAV.

4. **Q: Trong môi trường nào các nhà máy điện gắn kết MYUAV có thể hoạt động? **.
**A:** Các nhà máy điện gắn kết của MYUAV phải có khả năng hoạt động trong phạm vi điều kiện khí tượng an toàn, chẳng hạn như tránh các điều kiện thời tiết khắc nghiệt,trong khi đảm bảo sự an toàn và ổn định của các cáp tróiCác điều kiện môi trường hoạt động cụ thể nên được tham khảo ý kiến với MYUAV về các tiêu chuẩn chi tiết trước khi mua.

5. **Q: Làm thế nào để phục hồi và duy trì UAV được buộc? **.
**A:** MYUAV có thể được trang bị hệ thống phục hồi tự động hoặc bán tự động để hạ cánh an toàn và phục hồi UAV được thiết kế nếu cần thiết,trong khi thực hiện kiểm tra bảo trì thường xuyên trên thiết bị sản xuất điện trên UAVQuá trình bảo trì có thể bao gồm kiểm tra toàn vẹn và sửa chữa cơ thể máy bay không người lái, hệ thống điện, thiết bị sản xuất điện và cáp nối.

Một lần nữa, thông tin trên dựa trên ứng dụng chung của công nghệ UAV gắn kết.xin vui lòng liên hệ trực tiếp với công ty để biết mô tả sản phẩm mới nhất và chính xác nhất, các thông số hiệu suất và hỗ trợ dịch vụ.
