MYUAV Cung cấp điện áp cao cho máy bay không người lái / Uav

Tổng quan sản phẩm

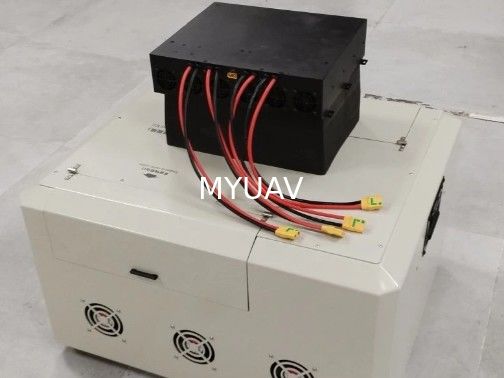

Sản phẩm này bao gồm hai bộ phận: hộp nối mặt đất và nguồn cung cấp điện trên không.cáp dây chuyền và mô-đun điều khiển thông minh để chuyển đổi điện AC đơn pha của lưới điện, máy phát điện hoặc nguồn điện di động vào nguồn điện cao và truyền nó đến nguồn điện trên không thông qua cáp buộc.Các nguồn cung cấp điện trên không có thể thay thế một pin ban đầu một cách an toàn và cung cấp ổn định điện áp liên tục, cung cấp năng lượng bền vững và đáng tin cậy cho UAV mà không làm giảm trọng lượng tải tiêu chuẩn.Hệ thống có chức năng tự động thu hồi và giải phóng dây đồng bộ sau khi tăng và giảm của UAV.

UAV thích nghi

1) Chiều cao bay hỗ trợ: 120 ~ 200m (chiều dài cáp: 220m, dài an toàn dành riêng);
2) Trọng lượng cất cánh hỗ trợ: 30 ~ 55kg (hiệu quả lực UAV khác nhau, dữ liệu này chỉ để tham khảo).

Đặc điểm môi trường
1) Nhiệt độ môi trường: - 20 ~ 45 oC (làm việc), - 40 ~ 65 oC (lưu trữ);
2) Độ ẩm tương đối: 10 ~ 80% RH (làm việc), 5 ~ 90% RH (lưu trữ); 3) Độ cao: 0 ~ 3000m.

Nguồn cung cấp điện cho mô-đun không khí

Điện áp đầu vào	580 ~ 810Vdc đầu vào phạm vi rộng, đầu ra điện áp không đổi
Điện áp đầu ra	50 ± 0.5Vdc, hỗ trợ tùy chỉnh điện áp đầu ra
Năng lượng đầu ra	1200W (output định lượng dài hạn), 15000W (giá trị đỉnh ≤ 30s)
Chức năng truyền thông	Truyền thông CAN, báo cáo điện áp, dòng điện, nhiệt độ và các dữ liệu và tình trạng khác
Phương pháp lắp đặt	Lỗ cài đặt được dành riêng và được cố định bằng vít
Chế độ phân tán nhiệt	thổi tích hợp hoạt động tiêu hao nhiệt, ống dẫn không khí dành riêng làm mát bằng không khí ép

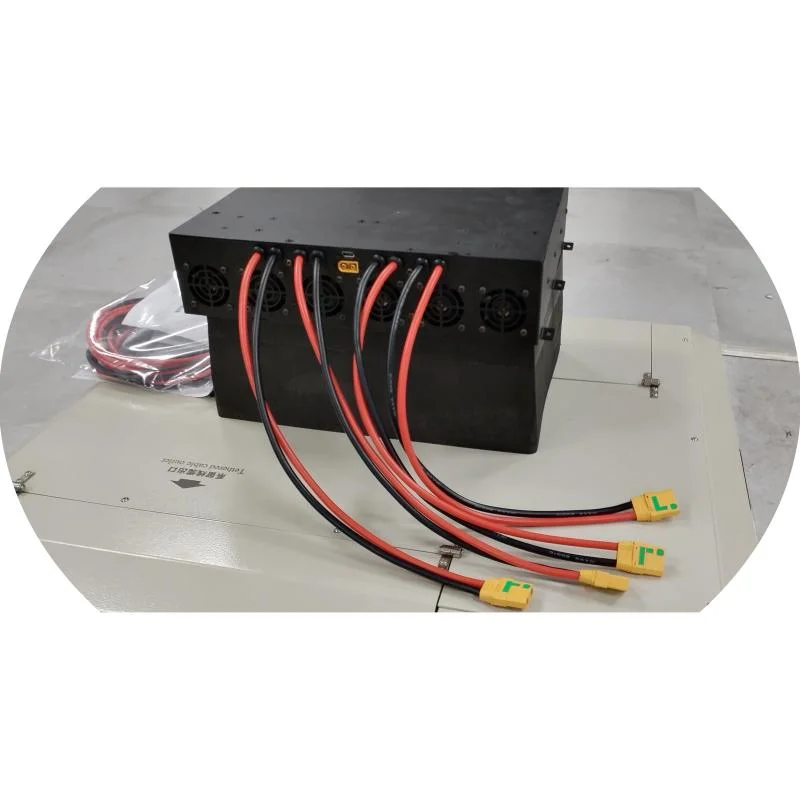

Giao diện	đầu vào XT60, đầu ra xả dây, hoặc đầu ra XT90, hỗ trợ tùy chỉnh giao diện
Kích thước	295*254*71 ± 0,5mm (không bao gồm tai và giao diện lắp đặt)

Trọng lượng

4.5 ± 0,1kg (không bao gồm các đầu nối và dây bên ngoài)

Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ quá cao: nhiệt độ vỏ là 95 ± 2,5 oC, và sau khi làm mát và tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

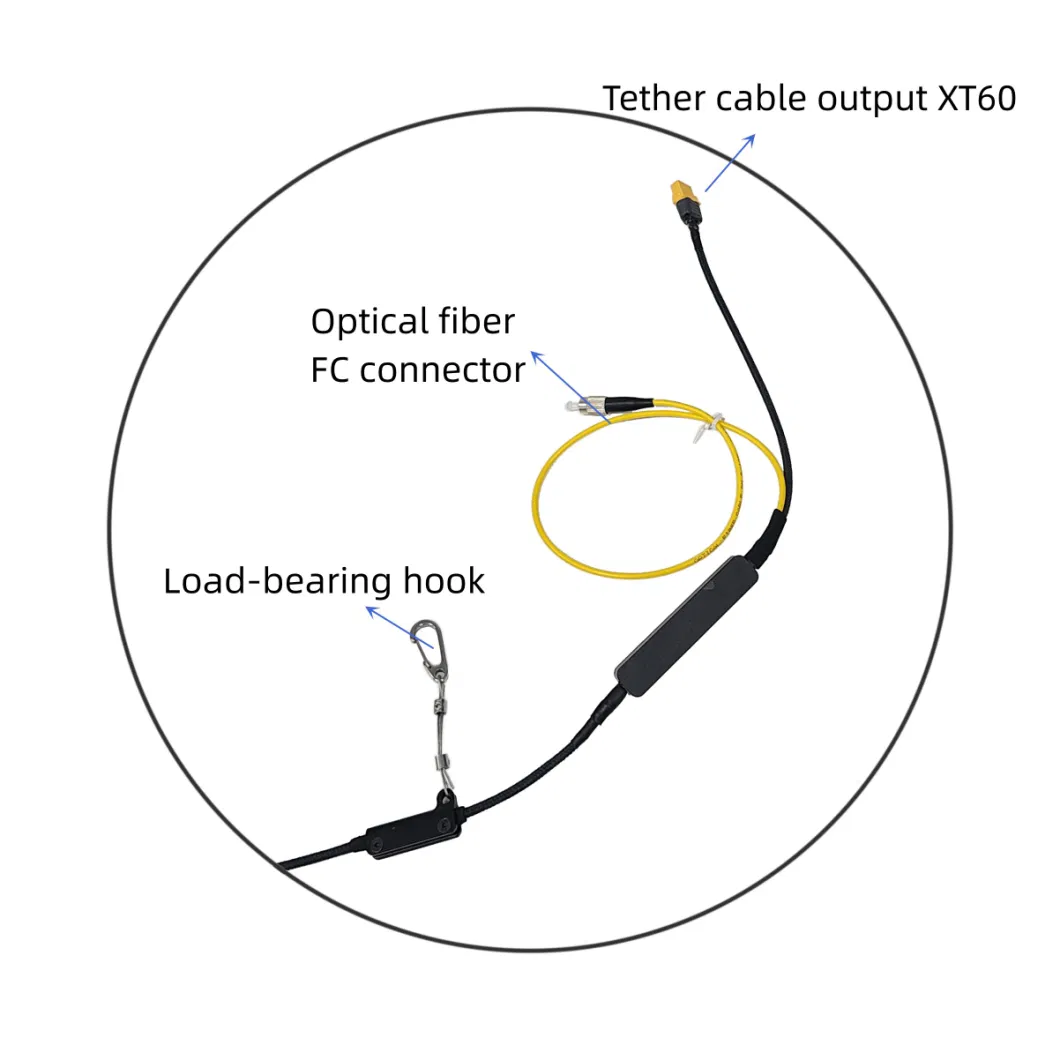

Cáp dây buộc

Vật liệu	Sợi đồng bọc bạc nhiều sợi, lớp cách nhiệt fluoroplastic tổng hợp, đơn vị sợi quang được bọc chặt, vỏ copolymer chịu nhiệt độ cao,Lớp vải dệt loại hàng không có mô-đun kéo cao
Lưu lượng điện	15-20A
Kháng điện DC	2.5 ± 0,2 Ω, vòng lặp 100m @ 20 oC
Sức kéo	≥ 150kg, chịu được kéo lại nhiều lần và thời gian thả ≥ 1000 lần
Độ bền cách nhiệt	≥ 3000Vdc, không bị hỏng trong 1 phút
Chiều dài cáp	220 ± 2m; cáp sợi quang 1 lõi bên trong cáp buộc và đầu nối FC (Tự chọn)
Chiều kính bên ngoài	5.0 ± 0.2mm
Trọng lượng	29 ± 0,5g/m

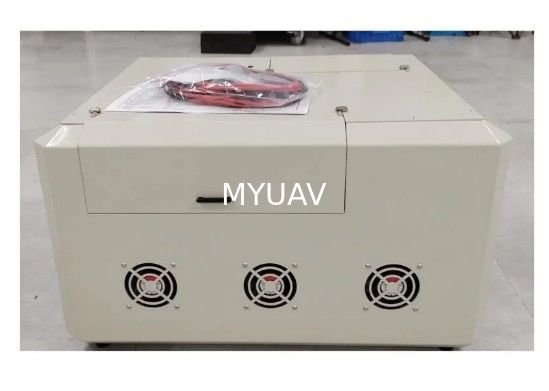

Nguồn cung cấp điện cho mô-đun mặt đất

Điện áp đầu vào	277~490Vac @ đầu ra tải đầy đủ, 85~176Vac @ đầu ra tải nửa, 50/60Hz
Điện áp đầu ra	400 ~ 750Vdc có thể điều chỉnh, mặc định của nhà máy 750Vdc
Năng lượng đầu ra	20000W

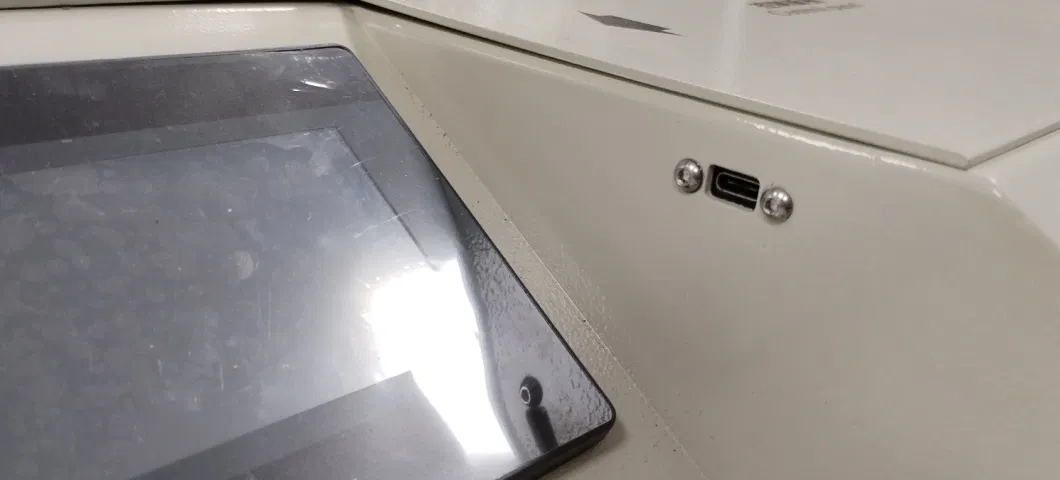

Hiển thị dữ liệu	4.3 inch màn hình cảm ứng hiển thị hiện tại, điện áp, nhiệt độ, cáp kéo dài, hồ sơ hoạt động, hồ sơ lỗi và các dữ liệu khác
Chức năng báo động	khi hệ thống có lỗi, màn hình hiển thị sẽ hiển thị thông tin lỗi, và đèn cảnh báo lỗi sẽ nhấp nháy màu đỏ và tiếng bíp
Chức năng truyền thông	giao diện mạng dành riêng, giao tiếp Modbus tcp, hỗ trợ truyền thông có dây và màn hình đồng bộ hóa điện thoại di động
Vòng dây cáp vào và ra tốc độ tối đa	0 ~ 2m/s, 10 bánh răng điều chỉnh
Cáp cuộn vào và ra căng	Cable cuộn vào và ra căng được chia thành 10 bánh răng, có thể được điều chỉnh

Chế độ hoạt động	đệm thụ động ra, đệm hoạt động vào, sắp xếp dây tự động, và có thể nhấn nút để buộc đệm trong cáp nghỉ
Giao thông vận chuyển	Được vận chuyển hoặc di động trong xe

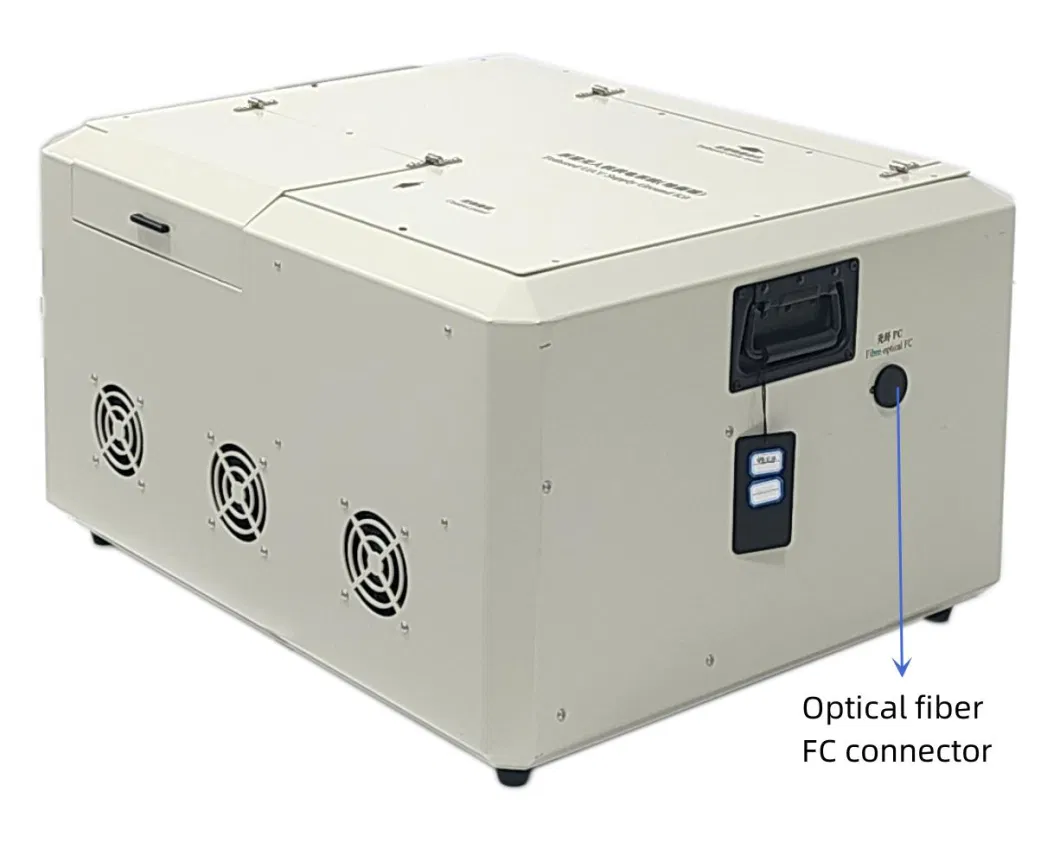

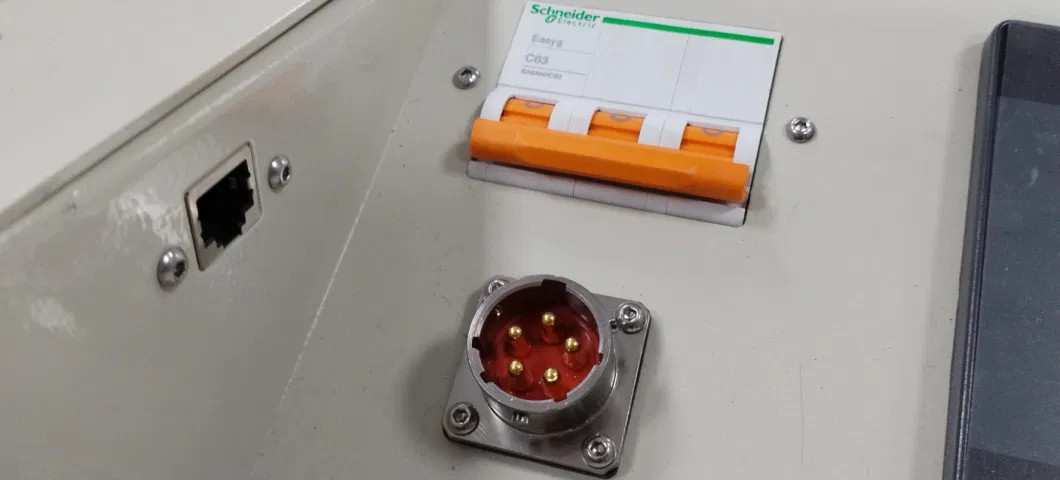

Giao diện	ổ cắm hàng không đầu vào 5 lõi, cổng quang FC (không cần thiết), cổng mạng liên lạc, cổng CAN
Nút và công tắc	nút đầu ra điện áp cao, cuộn cáp trong nút ép, công tắc đầu vào AC, đèn báo động
Kích thước	645*550*350mm (tình trạng lưu trữ)

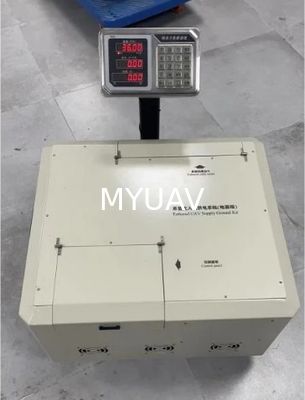

Trọng lượng	36kg (không bao gồm các thành phần tùy chọn)

Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ vượt quá đầu ra: nhiệt độ vỏ là 95 ± 2,5 oC và làm mát là tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

Câu hỏi thường gặp

1. **Q: Nhà máy điện gắn kết của MYUAV là gì? **.
**A:** Trạm điện gắn kết của MYUAV là một giải pháp sản xuất điện ở độ cao cao sáng tạo sử dụng công nghệ máy bay không người lái gắn kết để kết nối một máy bay không người lái lớn với một nguồn điện mặt đất.Máy bay không người lái mang theo một tuabin gió nhỏ hoặc tấm pin mặt trời để bay cao lên bầu trời, sử dụng nguồn năng lượng gió hoặc ánh sáng mặt trời ở độ cao cao để tạo ra điện, và sau đó gửi điện trở lại mặt đất thông qua các dây cáp gắn liền.

2. **Q: Làm thế nào MYUAV dây điện hoạt động? **.
**A:** Nguyên tắc hoạt động chủ yếu là sử dụng máy bay không người lái như một nền tảng để nâng nó lên độ cao mà tuabin gió truyền thống không thể đạt được, nơi tốc độ gió ổn định và mạnh hơn,do đó cải thiện hiệu quả sản xuất điệnUAV nhận được nguồn cung cấp điện liên tục thông qua các cáp mạnh gắn liền với mặt đất để duy trì chuyến bay của UAV và hoạt động của thiết bị sản xuất điện.

3. **Q: Nhà máy điện gắn máy bay không người lái MYUAV hiệu quả như thế nào? **.
**A:** Bởi vì dữ liệu thực tế phụ thuộc vào mô hình UAV cụ thể và cấu hình thiết bị sản xuất điện,MYUAV có thể đã tăng sản lượng điện trên mỗi đơn vị diện tích thông qua việc sử dụng hiệu quả các nguồn năng lượng gió hoặc mặt trờiSo với các nhà máy điện mặt đất truyền thống, năng lượng gió hoặc năng lượng mặt trời ở độ cao cao có tiềm năng sản xuất điện cao hơn trên mỗi đơn vị diện tích.nhưng số liệu hiệu quả chính xác cần phải đề cập đến các chỉ số hiệu suất sản phẩm được cung cấp bởi công ty MYUAV.

4. **Q: Trong môi trường nào các nhà máy điện gắn kết MYUAV có thể hoạt động? **.
**A:** Các nhà máy điện gắn kết của MYUAV phải có khả năng hoạt động trong phạm vi điều kiện khí tượng an toàn, chẳng hạn như tránh các điều kiện thời tiết khắc nghiệt,trong khi đảm bảo sự an toàn và ổn định của các cáp tróiCác điều kiện môi trường hoạt động cụ thể nên được tham khảo ý kiến với MYUAV về các tiêu chuẩn chi tiết trước khi mua.

5. **Q: Làm thế nào để phục hồi và duy trì UAV được buộc? **.
**A:** MYUAV có thể được trang bị hệ thống phục hồi tự động hoặc bán tự động để hạ cánh an toàn và phục hồi UAV được thiết kế nếu cần thiết,trong khi thực hiện kiểm tra bảo trì thường xuyên trên thiết bị sản xuất điện trên UAVQuá trình bảo trì có thể bao gồm kiểm tra toàn vẹn và sửa chữa cơ thể máy bay không người lái, hệ thống điện, thiết bị sản xuất điện và cáp nối.

Một lần nữa, thông tin trên dựa trên ứng dụng chung của công nghệ UAV gắn kết.xin vui lòng liên hệ trực tiếp với công ty để biết mô tả sản phẩm mới nhất và chính xác nhất, các thông số hiệu suất và hỗ trợ dịch vụ.
