| MOQ: | 1 tập |
| giá bán: | 23000usd |
| standard packaging: | Hộp các tông |
| Delivery period: | 14 ngày làm việc |
| phương thức thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Tổng quan sản phẩm
Sản phẩm này bao gồm hai bộ phận: hộp nối mặt đất và nguồn cung cấp điện trên không.cáp dây chuyền và mô-đun điều khiển thông minh để chuyển đổi điện AC đơn pha của lưới điện, máy phát điện hoặc nguồn điện di động vào nguồn điện cao và truyền nó đến nguồn điện trên không thông qua cáp buộc.Các nguồn cung cấp điện trên không có thể thay thế một pin ban đầu một cách an toàn và cung cấp ổn định điện áp liên tục, cung cấp năng lượng bền vững và đáng tin cậy cho UAV mà không làm giảm trọng lượng tải tiêu chuẩn.Hệ thống có chức năng tự động thu hồi và giải phóng dây đồng bộ sau khi tăng và giảm của UAV.
UAV thích nghi
1) Chiều cao bay hỗ trợ: 120 ~ 200m (chiều dài cáp: 220m, dài an toàn dành riêng);
2) Trọng lượng cất cánh hỗ trợ: 30 ~ 55kg (hiệu quả lực UAV khác nhau, dữ liệu này chỉ để tham khảo).
Đặc điểm môi trường
1) Nhiệt độ môi trường: - 20 ~ 45 oC (làm việc), - 40 ~ 65 oC (lưu trữ);
2) Độ ẩm tương đối: 10 ~ 80% RH (làm việc), 5 ~ 90% RH (lưu trữ); 3) Độ cao: 0 ~ 3000m.

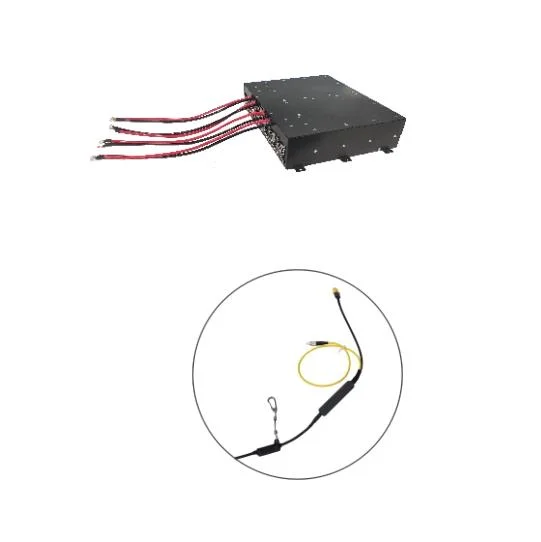

Nguồn cung cấp điện cho mô-đun không khí
| Điện áp đầu vào | 580 ~ 810Vdc đầu vào phạm vi rộng, đầu ra điện áp không đổi |
| Điện áp đầu ra | 50 ± 0.5Vdc, hỗ trợ tùy chỉnh điện áp đầu ra |
| Năng lượng đầu ra | 1200W (output định lượng dài hạn), 15000W (giá trị đỉnh ≤ 30s) |
| Chức năng truyền thông | Truyền thông CAN, báo cáo điện áp, dòng điện, nhiệt độ và các dữ liệu và tình trạng khác |
| Phương pháp lắp đặt | Lỗ cài đặt được dành riêng và được cố định bằng vít |
| Chế độ phân tán nhiệt | thổi tích hợp hoạt động tiêu hao nhiệt, ống dẫn không khí dành riêng làm mát bằng không khí ép |

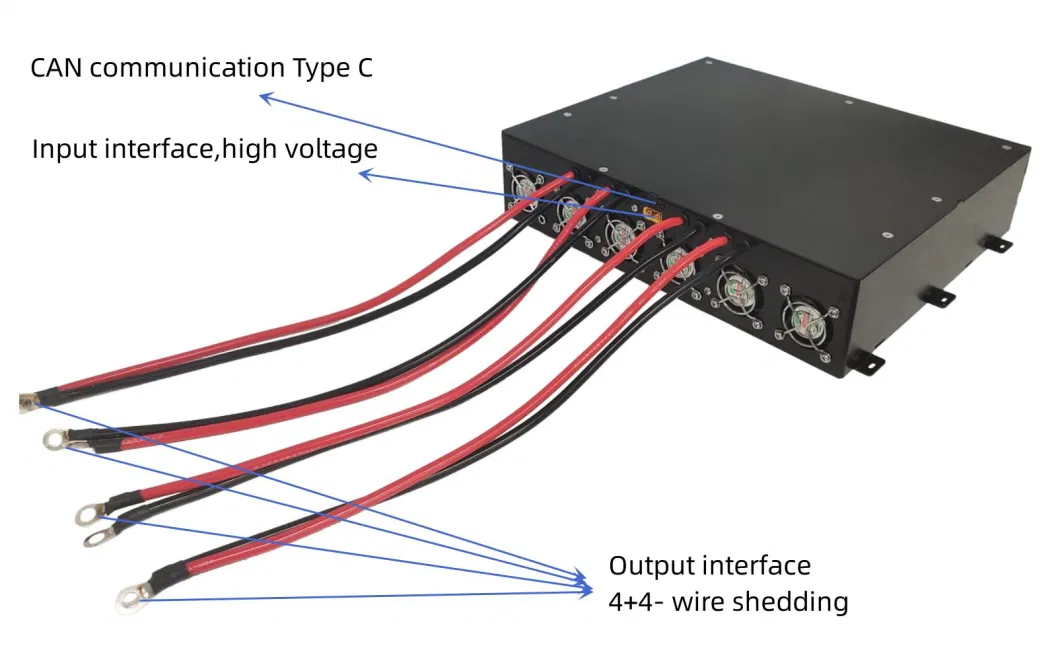

| Giao diện | đầu vào XT60, đầu ra xả dây, hoặc đầu ra XT90, hỗ trợ tùy chỉnh giao diện |
| Kích thước | 295*254*71 ± 0,5mm (không bao gồm tai và giao diện lắp đặt) |
Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ quá cao: nhiệt độ vỏ là 95 ± 2,5 oC, và sau khi làm mát và tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;

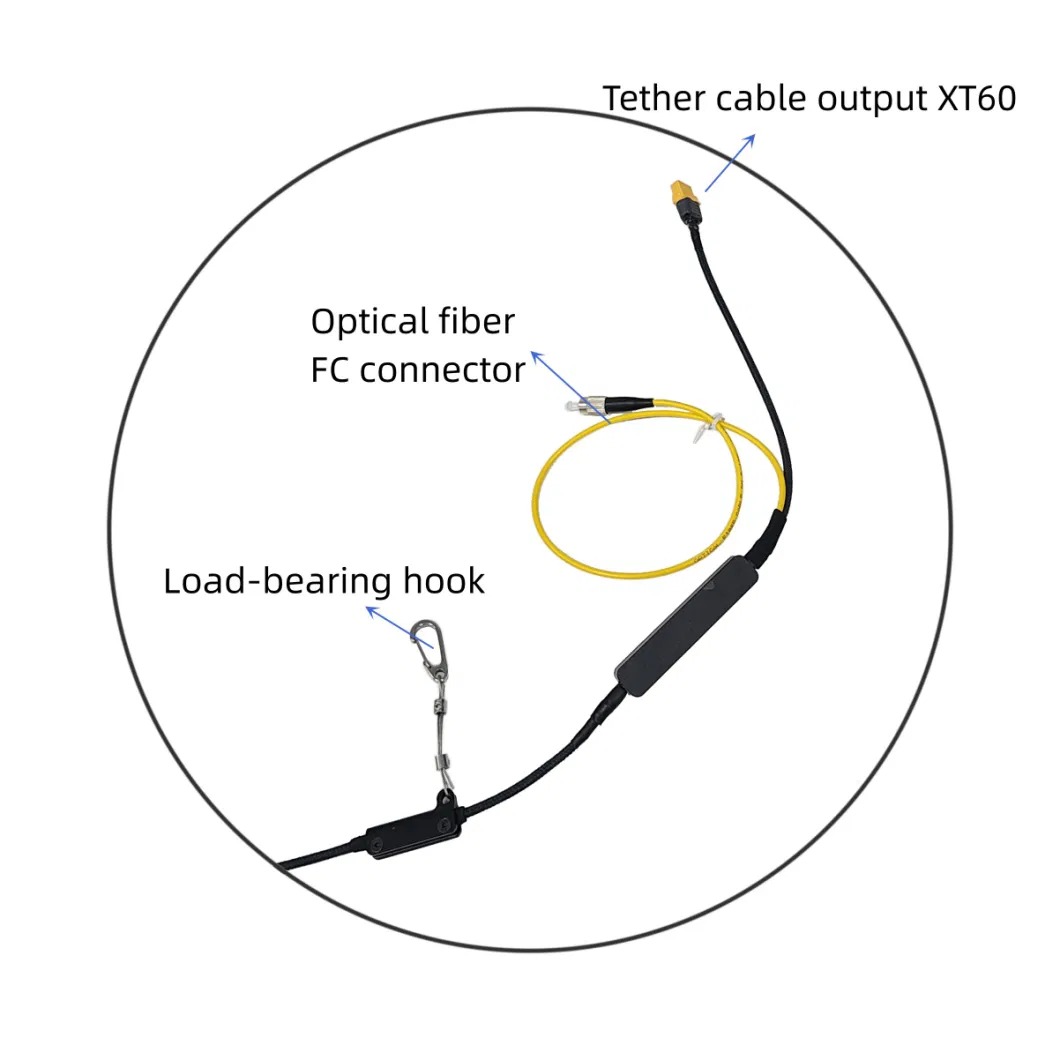

Cáp dây buộc
| Vật liệu | Sợi đồng bọc bạc nhiều sợi, lớp cách nhiệt fluoroplastic tổng hợp, đơn vị sợi quang được bọc chặt, vỏ copolymer chịu nhiệt độ cao,Lớp vải dệt loại hàng không có mô-đun kéo cao |
| Lưu lượng điện | 15-20A |
| Kháng điện DC | 2.5 ± 0,2 Ω, vòng lặp 100m @ 20 oC |
| Sức kéo | ≥ 150kg, chịu được kéo lại nhiều lần và thời gian thả ≥ 1000 lần |
| Độ bền cách nhiệt | ≥ 3000Vdc, không bị hỏng trong 1 phút |
| Chiều dài cáp | 220 ± 2m; cáp sợi quang 1 lõi bên trong cáp buộc và đầu nối FC (Tự chọn) |
| Chiều kính bên ngoài | 5.0 ± 0.2mm |
| Trọng lượng | 29 ± 0,5g/m |

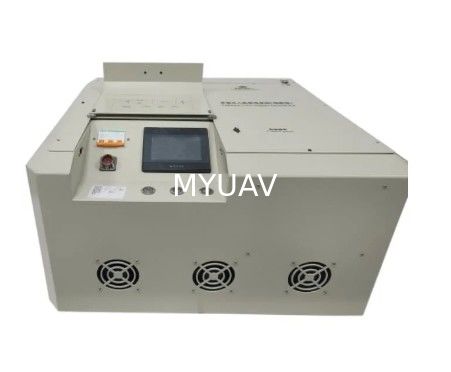

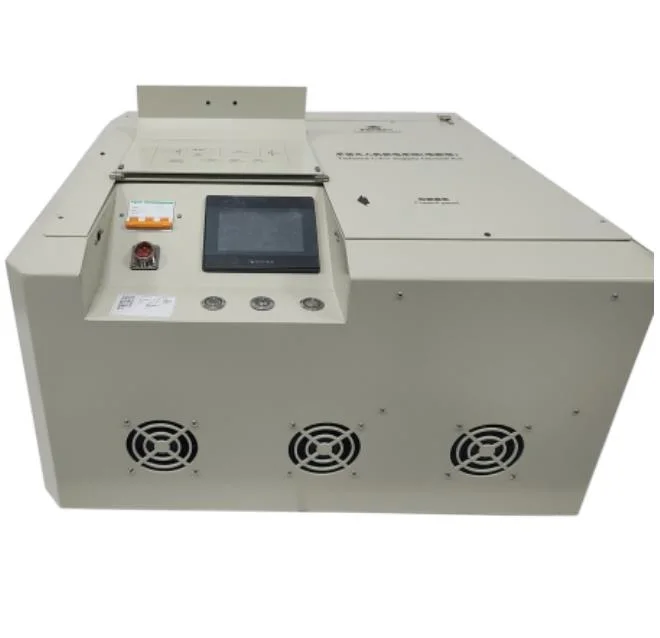

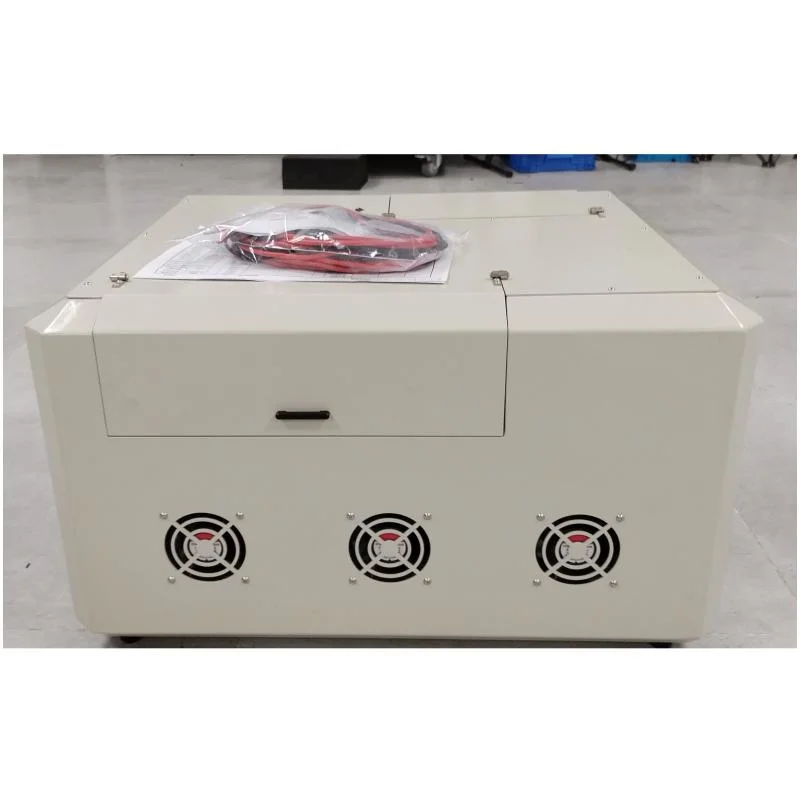

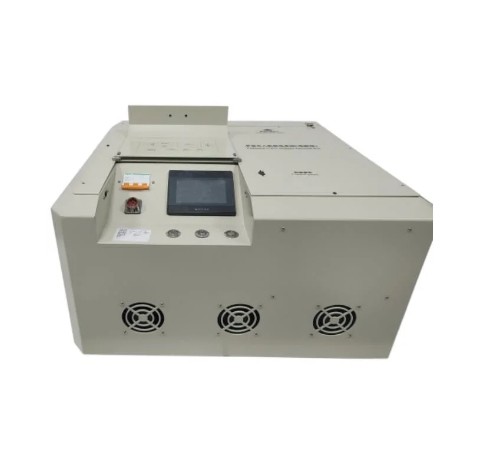

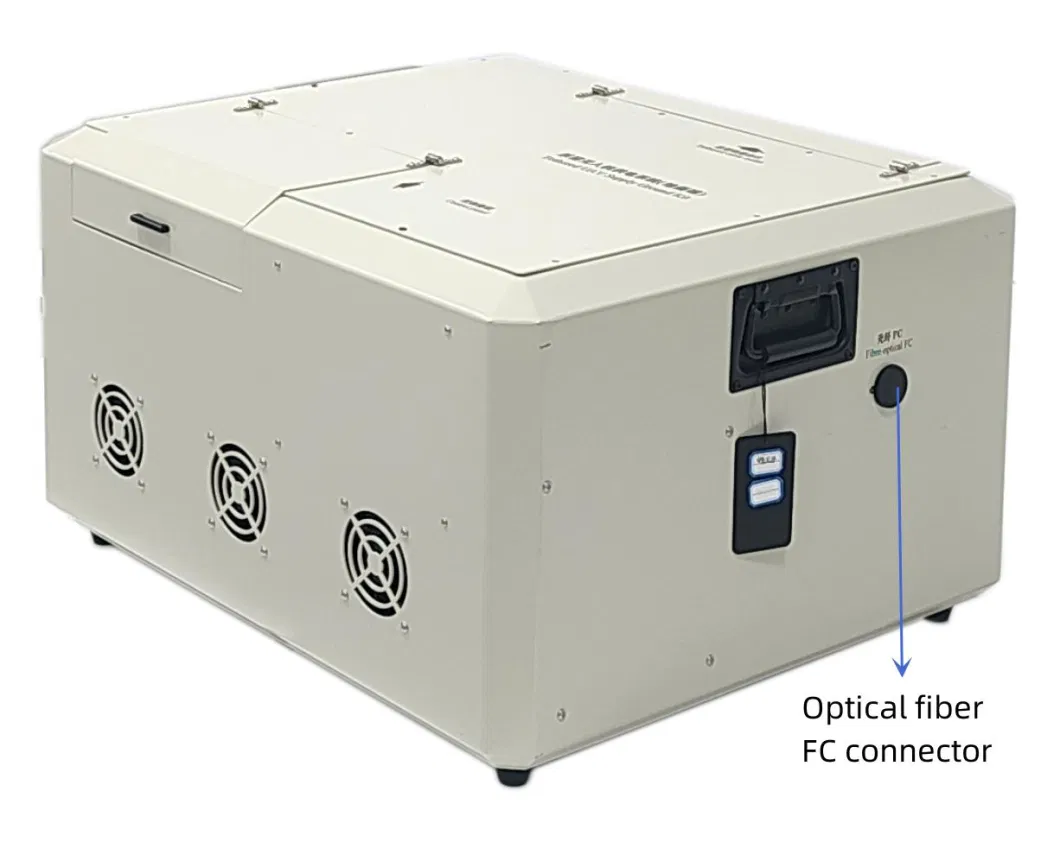

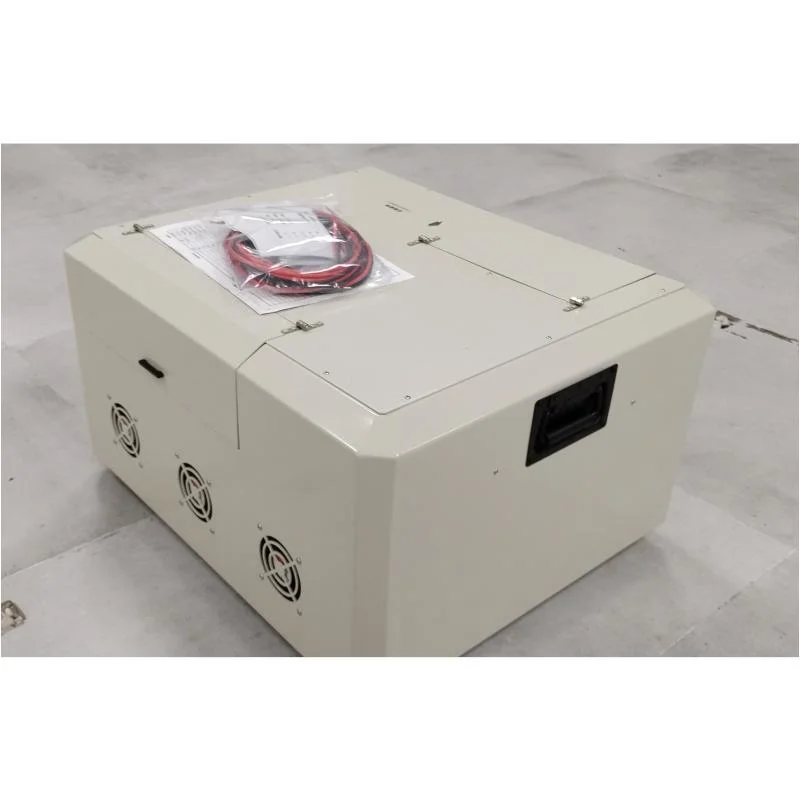

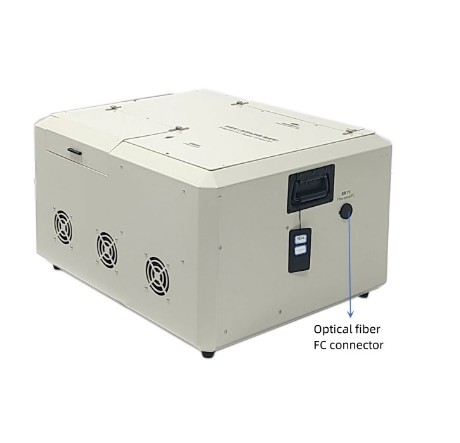

Nguồn cung cấp điện cho mô-đun mặt đất
| Điện áp đầu vào | 277~490Vac @ đầu ra tải đầy đủ, 85~176Vac @ đầu ra tải nửa, 50/60Hz |
| Điện áp đầu ra | 400 ~ 750Vdc có thể điều chỉnh, mặc định của nhà máy 750Vdc |
| Năng lượng đầu ra | 20000W |

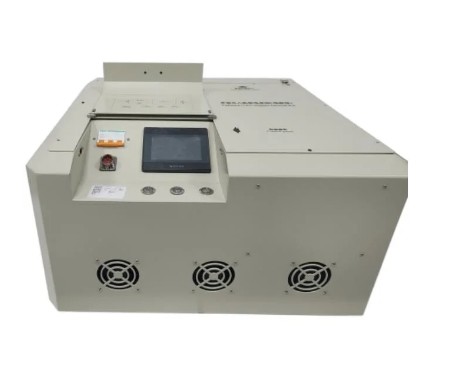

| Hiển thị dữ liệu | 4.3 inch màn hình cảm ứng hiển thị hiện tại, điện áp, nhiệt độ, cáp kéo dài, hồ sơ hoạt động, hồ sơ lỗi và các dữ liệu khác |
| Chức năng báo động | khi hệ thống có lỗi, màn hình hiển thị sẽ hiển thị thông tin lỗi, và đèn cảnh báo lỗi sẽ nhấp nháy màu đỏ và tiếng bíp |
| Chức năng truyền thông | giao diện mạng dành riêng, giao tiếp Modbus tcp, hỗ trợ truyền thông có dây và màn hình đồng bộ hóa điện thoại di động |
| Vòng dây cáp vào và ra tốc độ tối đa | 0 ~ 2m/s, 10 bánh răng điều chỉnh |
| Cáp cuộn vào và ra căng | Cable cuộn vào và ra căng được chia thành 10 bánh răng, có thể được điều chỉnh |
| Chế độ hoạt động | đệm thụ động ra, đệm hoạt động vào, sắp xếp dây tự động, và có thể nhấn nút để buộc đệm trong cáp nghỉ |
| Giao thông vận chuyển | Được vận chuyển hoặc di động trong xe |

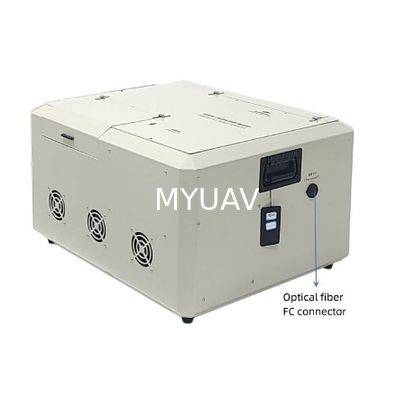

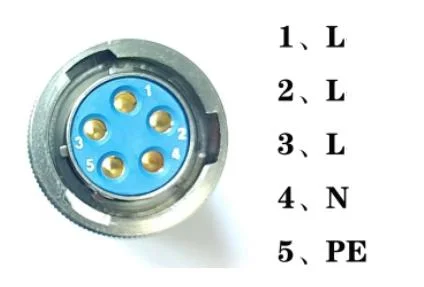

| Giao diện | ổ cắm hàng không đầu vào 5 lõi, cổng quang FC (không cần thiết), cổng mạng liên lạc, cổng CAN |
| Nút và công tắc | nút đầu ra điện áp cao, cuộn cáp trong nút ép, công tắc đầu vào AC, đèn báo động |
| Kích thước | 645*550*350mm (tình trạng lưu trữ) |
| Trọng lượng | 36kg (không bao gồm các thành phần tùy chọn) |
Chức năng bảo vệ
A. Bảo vệ điện áp quá cao và điện áp thấp đầu vào: bảo vệ tắt, loại bỏ lỗi và tự phục hồi;
B. Bảo vệ quá tải đầu ra: bảo vệ giảm dòng điện liên tục, loại bỏ lỗi và tự phục hồi;
C. Bảo vệ mạch ngắn đầu ra: hoạt động giới hạn dòng điện đầu ra, loại bỏ lỗi và tự phục hồi;
D. Bảo vệ nhiệt độ vượt quá đầu ra: nhiệt độ vỏ là 95 ± 2,5 oC và làm mát là tự phục hồi;
E. Bảo vệ điện áp quá cao đầu ra: tự động tắt và khóa, khởi động lại và bật để phục hồi;
