| MOQ: | 1 tập |
| giá bán: | 14800usd |
| standard packaging: | Hộp các tông |
| Delivery period: | 14 ngày làm việc |
| phương thức thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
II, Máy bay không người lái FC30 được điều chỉnh
1. Thời gian bay hỗ trợ: ≥ 24h.
2. Độ cao bay hỗ trợ:≥200/300m ((trải dài dây cáp 220/330m,trải dài an toàn)
III.Đặc điểm chức năng
1. Chức năng bảo vệ: Thiết kế riêng biệt cho điện mạnh và yếu. input over voltage và under voltage protection,output over voltage,output over current,output circuit,đầu ra trên bảo vệ nhiệt độKháng điện áp đầu vào và đầu ra ≥ 3000VDC,kháng điện áp cách nhiệt cáp trói ≥ 3500VDC.
2. Truyền thông dữ liệu: chức năng truyền thông có dây và không dây,Hỗ trợ hiển thị và điều khiển từ xa, xem và tải dữ liệu phía khách hàng. Truyền thông sợi quang tùy chọn.
3Chức năng hiển thị dữ liệu: Màn hình cảm ứng hiển thị dữ liệu như điện áp đầu ra, dòng điện đầu ra, công suất đầu ra, chiều dài ổ cáp, thời gian hoạt động, nhiệt độ lắp đặt, tổng tiêu thụ điện,hồ sơ lỗi, và thông tin tình trạng làm việc.
4.Set và điều chỉnh: Màn hình hiển thị hỗ trợ thiết lập và điều chỉnh các thông số như độ kéo và tốc độ, dữ liệu và thời gian, điện áp đầu ra, chiều dài an toàn, nhiệt độ cảnh báo, vv...,và hỗ trợ chuyển đổi giữa tiếng Trung và tiếng Anh.
5- Cảnh báo và nhắc nhở: Nếu bị hỏng màn hình hiển thị nội dung lỗi,buzzer mạnh mẽ nhắc nhở.
6.Tự động lấy và trả: sau khi cất cánh và hạ cánh của máy bay không người lái để đồng bộ gắn dây cáp lấy và trả, điều chỉnh quản lý căng tự động,và bằng tay nhấn nút để phản ứng với cáp trong khi cắt điện.
7.Thải và vận chuyển: Hộp được trang bị tay cầm và đệm chân, xe kéo gấp tùy chọn, bánh xe xe tải để vận chuyển.Nguồn cung cấp năng lượng là tùy chọn 25000W/100L máy phát điện diesel (specification attached)
IV,Các thông số
| các mục | Các thông số kỹ thuật | ||
| Mô hình | TPS220M-FC30 | TPS330M-FC30 | |
| Chiều dài cáp | 220M | 330M | |
| Nhiệt độ môi trường | -20 ~ 45oC (((làm việc), -40 ~ 65oC ((lưu trữ) | ||
| Độ ẩm tương đối | 10 ~ 80% RH ((làm việc), 5 ~ 90% RH ((lưu trữ) | ||
| Độ cao | ≤ 3000m | ||

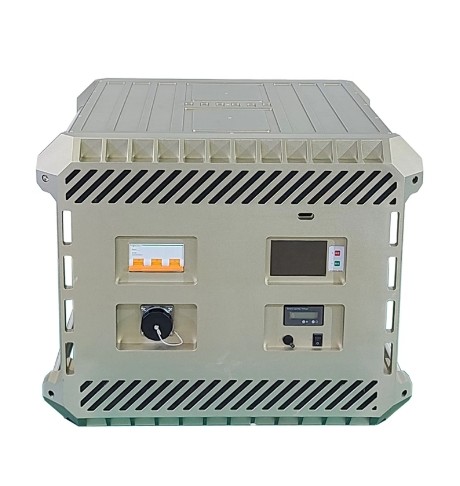

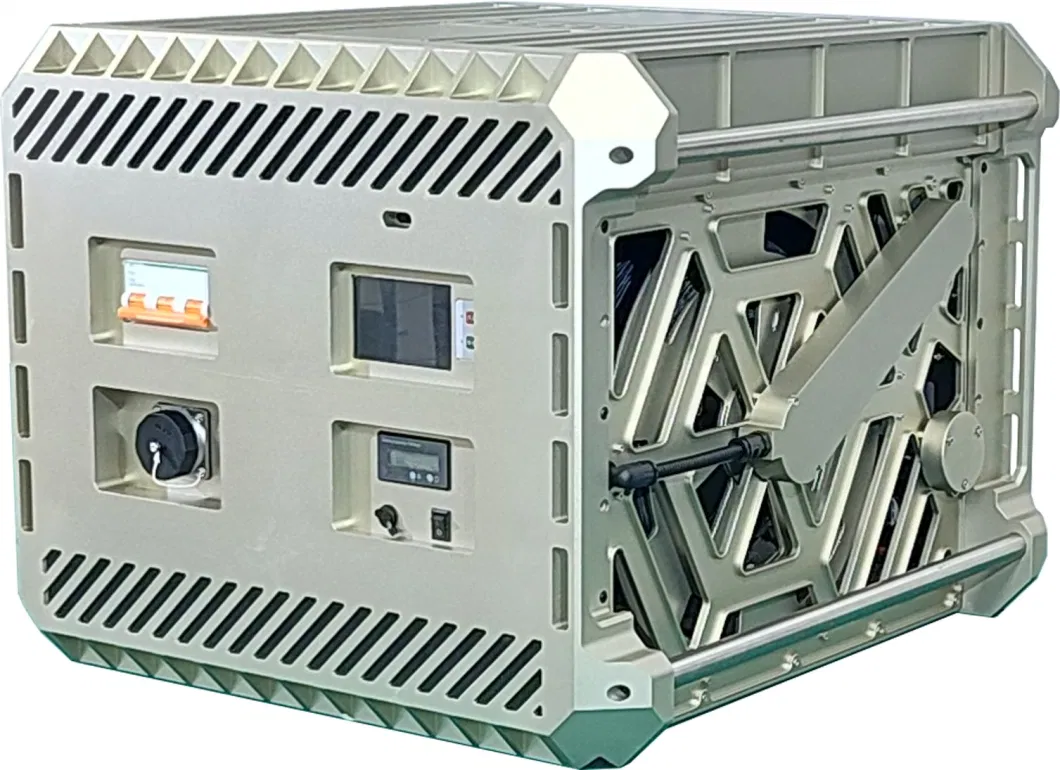

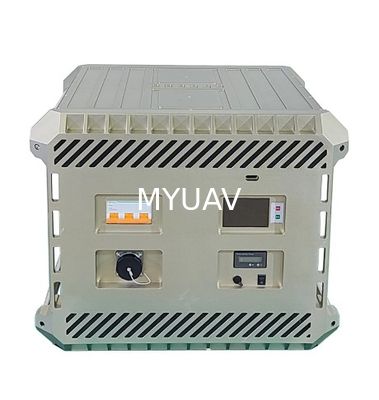

| Mô-đun điện mặt đất | Điện áp đầu vào | 380 ± 10%VAC, ba pha, hệ thống năm dây (TCM), tần số 50Hz | |
| Điện áp đầu ra | 600~800Vdcđiều chỉnh"Sự mặc định của nhà máy" 800Vdc | ||
| Năng lượng đầu ra | ≥ 22000W ((Sức năng đầu ra thời gian dài),≥25000W ((giá trị đỉnh30s) | ||
| hấp thụ vàphần thưởngtốc độ | 0 ~ 3m/s,điều chỉnh | ||
| hấp thụ vàphần thưởng kéo | 0 ~ 20N,điều chỉnh | ||
| giao diện | NhậpalpLug,bollardođầu ra LP20alpLug,fIberoptic FCport (không cần thiết) | ||
| Nút và công tắc | Chuyển đổi AC,hôivtuổi giàon/offbcác vị trí,ccó khả năngtLại nữa.upbcác vị trí,powerbgia tăngsphù thủy | ||
| Mức độ bảo vệ | IPx4 | ||
| Kích thước | 600 × 570 × 460 ± 0,5mm,trừ đệm chân và ephụ kiện bên ngoài | ||
| Trọng lượng | 54±0,5kg,không bao gồm dây cáp nối | ||
| Cáp trói | Vật liệu | Đồng hợp kim dây máy bay hạng nhẹ, chống nhiệt độ cao, cách nhiệt fluoroplastic tổng hợp, dây chuyền sợi không gian cao | |
| Truyền thông bằng sợi quang | Cáp gắn kết là một cáp tổng hợp quang điện tử chứa sợi một chế độ được bọc chặt với truyền thông sợi quang tùy chọn. | ||
| Hiện tại | 25 ~ 30A | ||
| Kháng điện DC | 1.6±0.1Ω,100m@20oCvòng lặp | ||
| Kháng chống sức kéo | ≥ 300kg,chống lại phản ứng lặp đi lặp lại và thời gian giải phóng≥ 1000 | ||
| Độ bền cách nhiệt | ≥3500Vdc,1 phútkhông có sự cố | ||
| Chiều dài cáp | Thiết bị tiêu chuẩn 220m,tùy chọn330m | ||
| Chiều kính bên ngoài | 6.3±0.1mm | ||
| Trọng lượng | 44±1g/m | ||

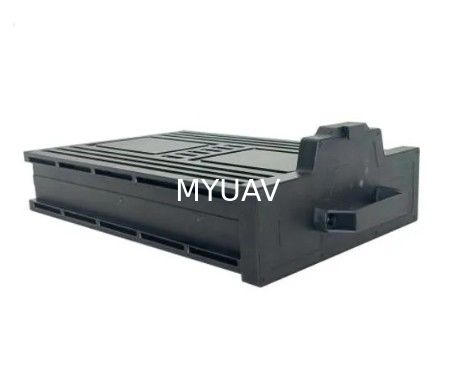

| Mô-đun không khí | Điện áp đầu vào | 580 ~ 810Vdcđầu vào phạm vi rộng | |
| Điện áp đầu ra | 59Vdc±1%,đầu ra điện áp liên tục,hỗ trợ tùy chỉnh điện áp | ||
| Năng lượng đầu ra | ≥ 18000W(Sản lượng định giá dài hạn), ≥22000W ((giá trị đỉnh10s) | ||
| Chức năng bảo vệ | Điện áp đầu vào,dưới bảo vệ điện áp, đầu ra trên điện áp,quá dòng,mạch ngắn,và bảo vệ nhiệt độ cao hơn | ||
| Chức năng truyền thông | Liên lạc CAN tùy chọn để báo cáo dữ liệu điện áp, dòng điện, nhiệt độ và thông tin tình trạng hoạt động. | ||
| Điện áp cách ly | ≥ 3000V ((Vin-Vout),1min,Thiện rò rỉ 5mA,không có sự cố,fhiện tượng cung giả và corona | ||
| Phương pháp lắp đặt | Thay thế một pin máy bay không người lái, cài đặt trực tiếp plug-and-play | ||
| Phân hao nhiệt | Ventilator tích hợp để làm mát tích cực, ống dẫn không khí dành riêng cho làm mát không khí ép | ||
| Giao diện | NhậpLP20alpLug,đầu raXT90,XT60 × 2 | ||
| Mức độ bảo vệ | IP54 | ||
| Kích thước | 468 × 308 × 142 ± 0,5 mm,không bao gồm đầu nối | ||
| Trọng lượng | 100,8 ± 0,2 kg(Thay một pin máy bay không người lái 11,5 kg) | ||
| Bao bì | Kích thước | vali có bánh:850×740×600±5mm(Không bao gồm bánh xe) | |
| Trọng lượng | 115±5kg,Lưu trữ mô-đun điện mặt đất, mô-đun không khí, xe kéo (không cần thiết), Phụ lục và tài liệu | ||
1Trừ khi có quy định khác,Tất cả các dữ liệu trên đều trong Ta = 25oC, độ ẩm <75%, đầu vào danh nghĩa và tải trọng định số.
2"Do không gian hạn chế, có dữ liệu không đầy đủ trong trang. Xin liên hệ nhân viên bán hàng của chúng tôi để có được nó.
