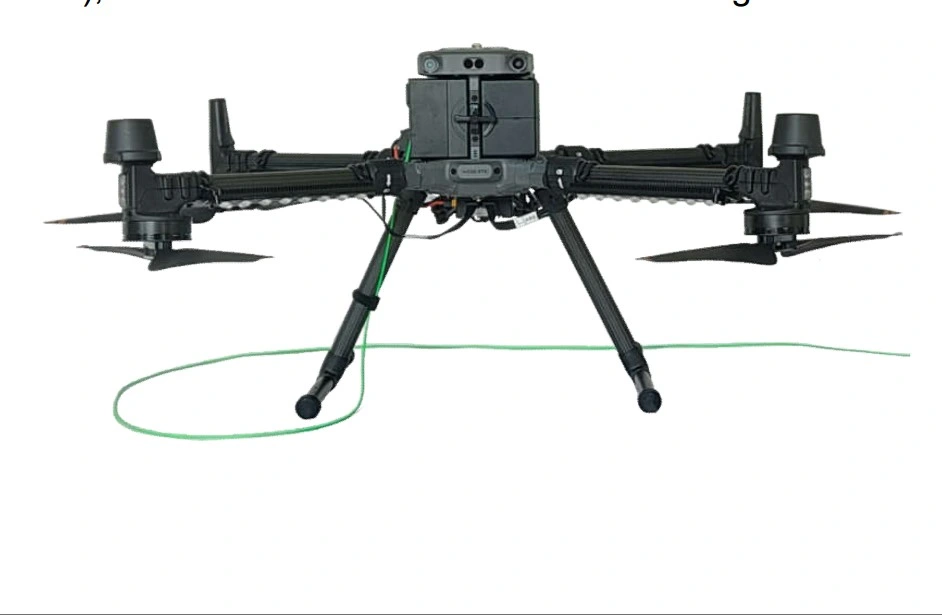

MYUAV phiên bản mới Dji M300 M350 dây máy bay không người lái

Bản mớiDJIM300M350 dây máy bay không người lái gắn liền


Hệ thống năng lượng gắn máy bay không người láicó thể là ctùy chỉnh theo nhu cầu đặc biệt của bạn.

Chiều dài cáp có thể được tùy chỉnh từ 33-330m.
Cáp quang có sẵn.
Hệ thống tương thích với tất cả các máy bay không người lái đa xoắn với MTOW 5-110kg.


Đơn vị năng lượng máy bay không người lái TPS110M-M300/M350 cho máy bay không người lái DJI M300 M350

1.Đặc điểm môi trường

1) Nhiệt độ môi trường: -20 ~ 45 oC (làm việc), -40 ~ 65 oC (lưu trữ).
2) Độ ẩm tương đối: 10-80% RH (làm việc), 5-90% RH (lưu trữ).
3) Độ cao: 0-3000m.


2.Không khímô-đunnguồn cung cấp điệncho Tether Drone DJI M300 M350

1) Điện áp đầu vào: 600 ~ 830Vdc đầu vào phạm vi rộng.
2) Điện áp đầu ra: 51,5 ± 0,5Vdc, đầu ra điện áp không đổi, hỗ trợ tùy chỉnh điện áp.
3) Sức mạnh đầu ra: 3000W (sức mạnh đầu ra dài hạn), 3500W (giá trị đỉnh ≤10s).
4) Chức năng bảo vệ: Bảo vệ điện áp quá cao và áp suất quá thấp, điện áp quá cao, điện quá cao, mạch ngắn và bảo vệ nhiệt độ quá cao.
5) Phương pháp lắp đặt: lắp đặt cắm và tháo cắm, giống như phương pháp lắp đặt pin ban đầu, máy bay không người lái và hộp hàng không không cần bất kỳ sửa đổi nào.

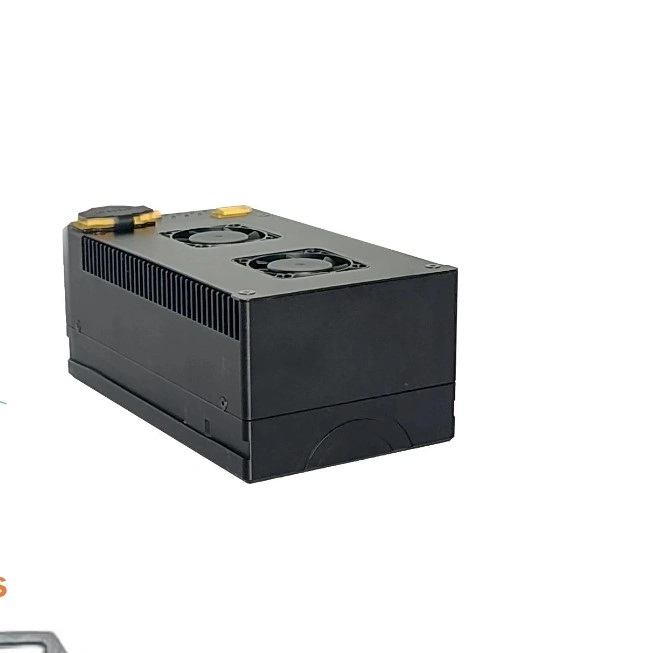

6) Phương pháp tiêu hao nhiệt: Một quạt bên ngoài tích cực tiêu hao nhiệt, và một ống dẫn không khí được dành riêng là làm mát bằng không khí ép buộc.
7) Giao diện: Input XT60, interface pin đầu ra (được trang bị bởi máy bay không người lái), đầu ra XT60 (được trang bị bởi ánh sáng).

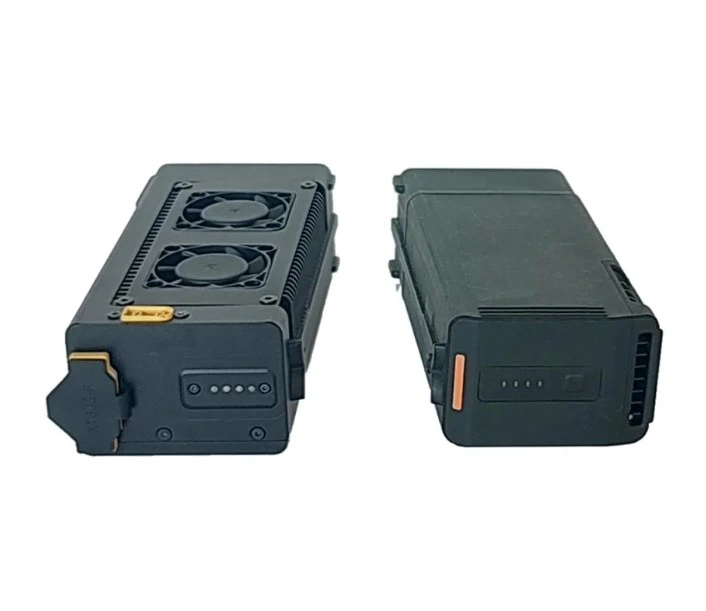

8) Kích thước: 163 × 92 × 65 ± 0,5 mm (thay đổi một pin TB60 mà không chiếm thêm không gian lắp đặt).
9) Trọng lượng: 980 ± 20g (thay đổi pin TB60 1350g để giảm trọng lượng cất cánh của máy bay không người lái).
10) Mức độ bảo vệ: IP54.

3Các đặc điểm chức năng

Vòng quay tự động vào / ra: Theo dõi cất cánh và hạ cánh của UAV để đồng bộ quay dây cáp vào / ra, điều chỉnh căng thẳng thích nghi,và bằng tay nhấn nút để kéo lại cáp trong khi cắt điện.

Chức năng truyền thông: Nó có chức năng truyền thông có dây với giao thức cổng nối tiếp và hỗ trợ chức năng truyền thông không dây với Bluetooth hoặc giao thức cổng nối tiếp không dây.

Chức năng bảo vệ: Bảo vệ quá điện áp đầu vào và dưới điện áp, quá điện áp đầu ra, quá điện, mạch ngắn, bảo vệ nhiệt độ quá cao, loại bỏ lỗi và tự phục hồi.

Chức năng hiển thị dữ liệu: Màn hình cảm ứng 4,0 inch hiển thị dữ liệu như điện áp, dòng điện, nhiệt độ, chiều dài ổ cáp, ngày, giờ, hồ sơ hoạt động, hồ sơ lỗi và thông tin tình trạng hoạt động.

Cài đặt điều chỉnh: Màn hình hiển thị hỗ trợ thiết lập và điều chỉnh tốc độ cuộn dây, dây cuộn dây căng, dây cuộn căng ra, độ dài an toàn, ngày và giờ,và hỗ trợ chuyển đổi giữa hiển thị tiếng Trung và tiếng Anh.

Chức năng báo lỗi: Khi hệ thống bị trục trặc, màn hình hiển thị cuộn để hiển thị thông tin lỗi, và đèn báo lỗi nhấp nháy màu đỏ và báo hiệu cảnh báo.

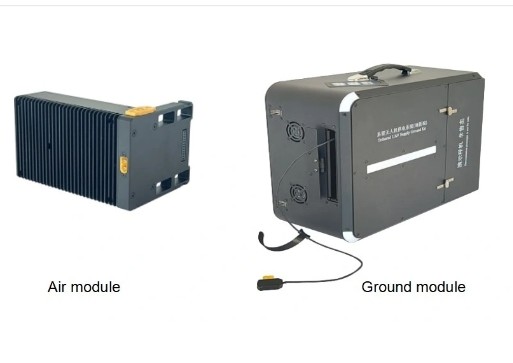

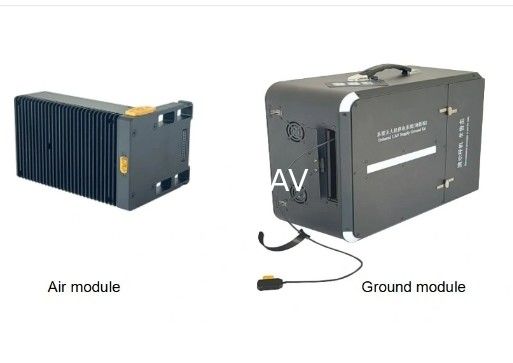

Thiết bị mang theo: Với thiết kế ba lô, ba lô có thể được trang bị một bộ hệ thống gắn kết hoàn chỉnh, bao gồm hộp gắn kết, nguồn cung cấp điện cho mô-đun không khí, đơn vị chiếu sáng (tùy chọn),và các phụ kiện khác. Trọng lượng tổng thể là 12 ± 0,5kg.



4.Các thông số

Các mục		Các thông số kỹ thuật
Nhiệt độ môi trường		-20 ~ 45 oC (làm việc), -40 ~ 65 oC (lưu trữ)
Độ ẩm tương đối		10-80% RH (làm việc), 5-90% RH (lưu trữ)
Độ cao		≤ 3000m

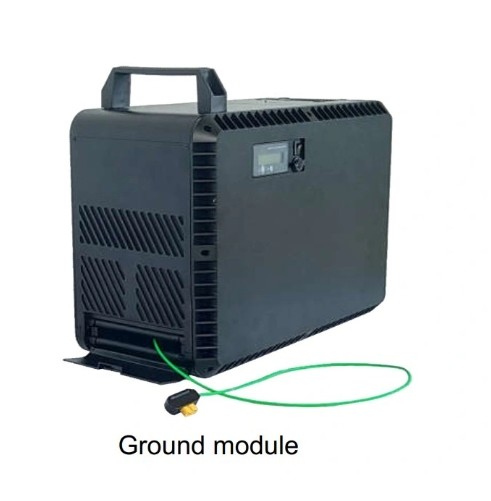

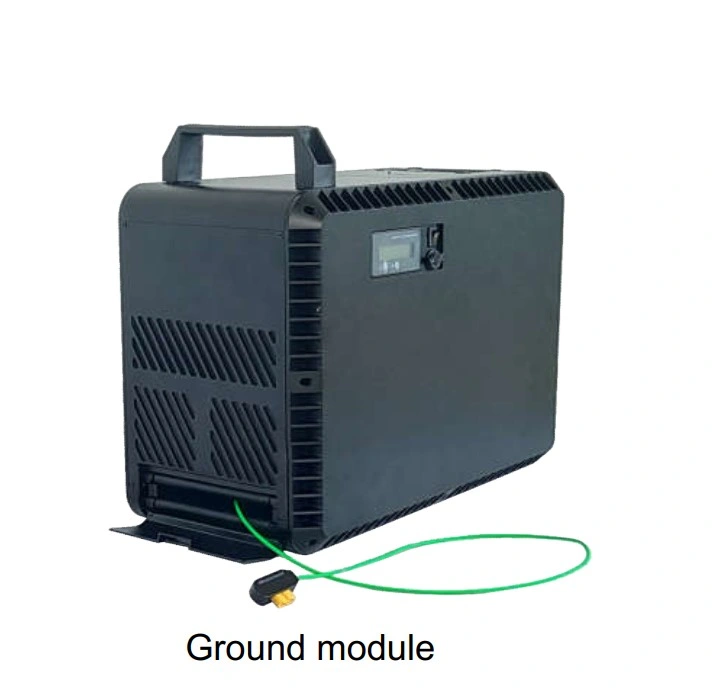

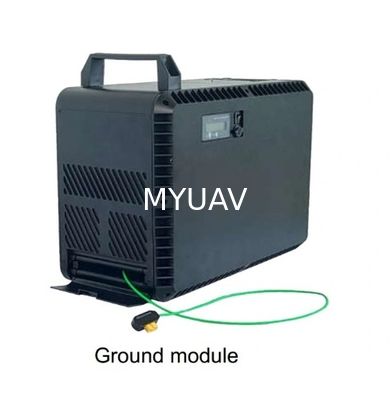

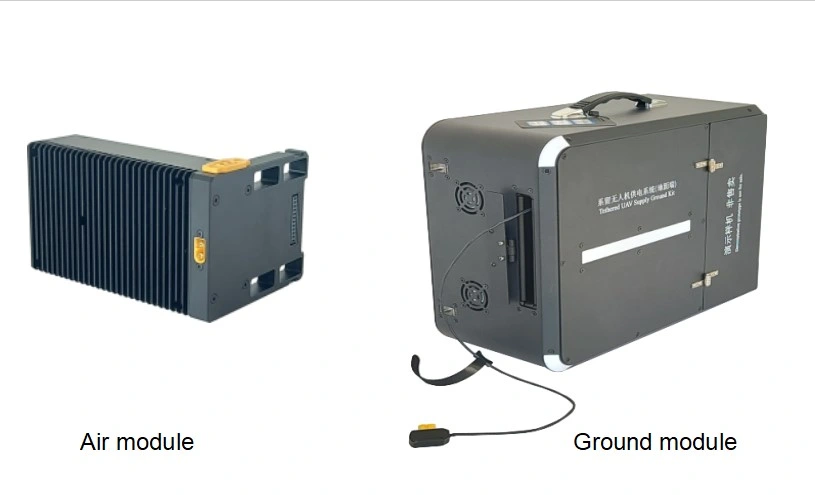

Mô-đun điện nối kết	Điện áp đầu vào	176-264Vac đầu vào phạm vi rộng, một pha 220Vac@45-65Hz
	Điện áp đầu ra	400 ~ 750Vdc có thể điều chỉnh, mặc định của nhà máy 750Vdc
	Năng lượng đầu ra	3500W (output định lượng dài hạn), 3850W (giá trị đỉnh ≤ 30s)
	Chiều dài cáp lưu trữ	hỗ trợ cáp lưu trữ tối đa ≥ 120m
	Tốc độ kéo lại	0-2m/s, điều chỉnh
	Lực kéo	0-10N, điều chỉnh
	Giao diện	Cổng đầu vào với công tắc, đầu ra cáp kết nối XT60
	Chìa khóa và công tắc	Nút bật/tắt điện áp cao, nút khôi phục mạnh của cáp, đèn báo động
	Kích thước	360 × 280 × 165 ± 0,5mm, không bao gồm đệm chân và tay cầm
	Trọng lượng	9.2 ± 0,2kg, bao gồm cả dây cáp gắn 110m
Cáp dây buộc	Vật liệu	Sợi dây đồng bọc bạc, lớp cách nhiệt fluoroplastic tổng hợp, lớp vải dệt loại máy bay có độ kéo cao
	Hiện tại	3-5A
	Kháng điện DC	10.5 ± 0,2 Ω, vòng lặp 100m@20 oC
	Sức kéo	≥ 50kg, chịu được kéo lại nhiều lần và thời gian thả ≥ 500 lần
	Độ bền cách nhiệt	≥ 3000Vdc, không bị hỏng trong 1 phút
	Chiều dài cáp	55/110 ± 2m, hỗ trợ chiều dài dây tùy chỉnh
	Chiều kính bên ngoài	2.6 ± 0,2mm
	Trọng lượng	1.2 ± 0,05kg/100m

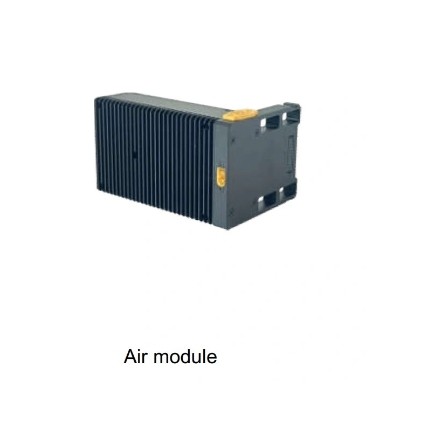

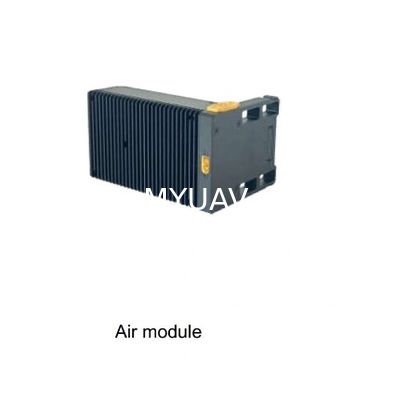

Mô-đun không khí	Điện áp đầu vào	600 ~ 830Vdc đầu vào phạm vi rộng
	Điện áp đầu ra	51.5 ± 0.5Vdc, đầu ra điện áp không đổi
	Năng lượng đầu ra	3000W (sản lượng định lượng dài hạn), 3500W (giá trị đỉnh ≤ 10s)
	Chức năng bảo vệ	Bảo vệ quá điện áp đầu vào và dưới điện áp, quá điện áp đầu ra, quá điện, mạch ngắn và bảo vệ nhiệt độ quá cao
	Điện áp cách ly	3000V (Vin-Vout), 1 phút, dòng chảy rò rỉ ≤ 5mA, không bị hỏng, flashover hoặc hiện tượng corona
	Phương pháp lắp đặt	cài đặt cắm, giống như phương pháp cài đặt pin ban đầu, mà không có bất kỳ sửa đổi nào cho hộp máy bay không người lái và hàng không
	Phương pháp phân tán nhiệt	Làm mát không khí tự nhiên
	Giao diện	Đầu vào XT60, đầu ra giao diện pin (được cung cấp bởi máy bay không người lái), đầu ra XT60 (được cung cấp bởi ánh sáng)
	Mức độ bảo vệ	IP54
	Kích thước	158 × 92 × 110 ± 0,5mm (thay đổi một pin TB60 mà không chiếm thêm không gian lắp đặt)
	Trọng lượng	960 ± 10g



Các thông số cho mục tiêu mục tiêu
1Điện áp đầu vào của hộp đất tether: 176-264Vac đầu vào phạm vi rộng, một pha 220Vac.
2. Điện áp đầu ra nguồn cung cấp năng lượng của mô-đun không khí: 25,5 ± 0,3Vdc đầu ra điện áp liên tục. UAV hoạt động trong điều kiện nguồn cung cấp năng lượng bị trói buộc và pin dự phòng vẫn được sạc đầy trong suốt quá trình toàn bộ quá trình mà không mất điện.
3. Lượng đầu ra thiết bị: nguồn cung cấp năng lượng của mô-đun không khí ≥ 2000W, hộp nối đất ≥ 3500W.
4- Kích thước nguồn cung cấp điện cho mô-đun không khí: ≤ 156 × 75 × 48 mm, thay thế một pin TB30 mà không chiếm thêm không gian lắp đặt.
5. Trọng lượng nguồn cung cấp năng lượng của mô-đun không khí: ≤ 590g, thay pin TB30 685g.
6. Kích thước của hộp đất dây thắt: ≤ 360 × 260 × 180mm.
7- Trọng lượng của hộp nối đất: ≤ 9,2kg, bao gồm 110m cáp nối.
8- Kích thước và trọng lượng cáp: chiều dài ≥ 110m, đường kính cáp ≤ 2,4mm, trọng lượng ≤ 1,1kg/100m.
9. Tự động cuộn vào / ra: Theo dõi cất cánh và hạ cánh của UAV để đồng bộ cuộn cáp vào / ra, điều chỉnh căng thẳng thích nghi và tự kéo cáp lại trong điều kiện mất điện.
10. Chức năng bảo vệ quá tải: Khi nguồn cung cấp điện của mô-đun không khí đi ra quá tải, nó cung cấp bảo vệ giảm điện liên tục.Các đầu ra không nên được tắt trực tiếp và có thể tự phục hồi.
11. Chức năng giao tiếp: Hộp nối đất có chức năng giao tiếp dây theo giao thức hàng loạt và hỗ trợ chức năng giao tiếp không dây của Bluetooth hoặc giao thức hàng loạt không dây.
12. Chức năng hiển thị dữ liệu: Màn hình cảm ứng hiển thị dữ liệu như điện áp, dòng điện, nhiệt độ, chiều dài ổ cắm, ngày, giờ, hồ sơ hoạt động, hồ sơ lỗi và thông tin tình trạng làm việc.
13. Đặt điều chỉnh: Màn hình hiển thị hỗ trợ thiết lập và điều chỉnh tốc độ thu dây, căng thẳng thu dây, căng thẳng thả dây, đồng hồ an toàn, ngày và giờ,và hỗ trợ chuyển đổi giữa hiển thị tiếng Trung và tiếng Anh.
14. Chức năng báo lỗi: Khi hệ thống bị trục trặc, màn hình hiển thị cuộn để hiển thị thông tin lỗi, và đèn báo lỗi nhấp nháy màu đỏ và báo cảnh báo.
15Mức độ bảo vệ thiết bị hệ thống: nguồn cung cấp điện cho mô-đun không khí ≥ IP54, hộp nối đất ≥ IPx4.

16.Thiết bị hệ thống mang theo: thiết kế ba lô, ba lô có thể được trang bị một bộ hệ thống gắn kết hoàn chỉnh bao gồm hộp đất gắn kết, nguồn cung cấp điện của mô-đun không khí, đơn vị ánh sáng,và phụ kiện hoàn chỉnh, với tổng trọng lượng ≤ 12,5kg.

Đối với hệ thống năng lượng gắn máy bay không người lái, bạn có thể chọn một số loại từ hình thức dưới đây:

- Nhiệm vụ ngày và đêm
- Relê vô tuyến.
- Quản lý khủng hoảng
- Bảo vệ địa điểm
- Giám sát giao thông
- An ninh các sự kiện quy mô lớn
- Giám sát rừng
- Giám sát ngành công nghiệp
- Giám sát chất lượng không khí

1. nhiều máy bay không người lái (UAV) có nguy hiểm và phá hủy nhất định, hoạt động không đúng đắn có thể gây thương tích cá nhân hoặc thiệt hại tài sản,xin vui lòng sử dụng sản phẩm theo đúng hướng dẫn sử dụng.
2Người vận hành nên được đào tạo và kiểm tra chuyên nghiệp, nhân viên không được đào tạo không xử lý sản phẩm này
3Đừng say, mệt mỏi, bị ốm khi sử dụng sản phẩm này.
4. Phải giữ cho nhân viên với khoảng cách an toàn giữa máy bay không người lái (UAV), liên tục để ngăn chặn khả năng nguy hiểm
5Vui lòng bay dưới trọng lượng cất cánh an toàn, trong trường hợp có bất kỳ rủi ro nào.
6Xin đừng bay dưới tình trạng nhiễu điện từ mạnh.
7Xin hãy tuân thủ luật pháp và quy định địa phương và không bay trong khu vực cấm bay.
8Xin đừng ở gần hoặc chạm vào động cơ quay hoặc cánh quạt, trong trường hợp bị cắt bởi cánh quạt quay.
9. Vui lòng sạc đầy hai pin trước khi lắp đặt chúng vào UAV và đảm bảo áp suất chênh lệch của họ dưới 0,1 V
10. pin lâu không sử dụng, vui lòng lưu trữ nó trong không khí khô nơi với 60% điện
