Mô hình hệ thống:FC30X
Phiên bản:V04
1.FC30 UAV bay dài
Trạm mặt đất liên tục cung cấp điện cho máy bay không người lái trong 8 giờ trôi dạt cho phép làm sạch / phun nước có thể kéo dài
2. Nhiều cách cung cấp năng lượng
20kw tối đa. 380V nguồn điện công nghiệp, nguồn điện máy phát điện.
3. An ninh cao.
Cài đặt thay thế một trong các bộ pin ban đầu. Nếu khẩn cấp, bộ pin dự phòng có thể ngay lập tức tiếp quản nguồn cung cấp điện.
1Hệ thống chỉ giữ lại công tắc đầu vào, công tắc điện áp cao và nút khôi phục cáp, dễ vận hành và có thể được triển khai nhanh chóng.có thể cải thiện đáng kể hiệu quả hoạt động và an toàn;
2. Sản phẩm được tích hợp, mật độ năng lượng cao, thu nhỏ, nhẹ, mô-đun và thiết kế thông minh, dễ di chuyển và mang theo;
3. nguồn cung cấp điện trên tàu áp dụng hệ thống mạch điều chỉnh điện áp, đầu vào phạm vi rộng, đầu ra điều chỉnh điện áp liên tục,nguồn cung cấp điện liên tục và ổn định (pin dự phòng chỉ được sử dụng để hạ cánh buộc an toàn, và có thể được cấu hình để có đủ dung lượng để hạ cánh an toàn), phá vỡ giới hạn thời gian bay;
4Các nguồn cung cấp điện trong trạm cơ sở áp dụng thiết kế mạch cách ly để đảm bảo an toàn của truyền điện cao áp.

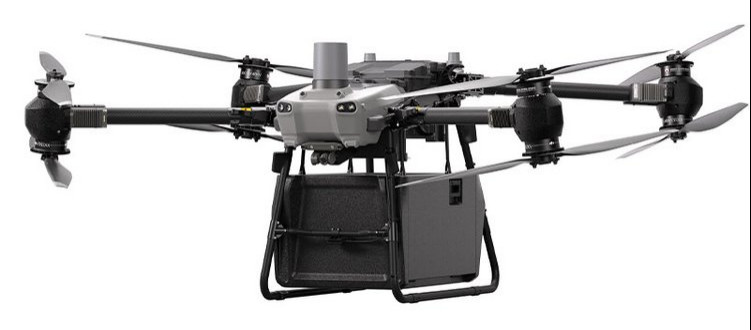

1. FlyCart 30 DJI drone
2. Hệ thống rửa/bút tải hữu ích
3.FC30X Cung cấp điện trên tàu cùng với trạm cơ sở gắn dây cáp 70m
4.Bơm đất bởi khách hàng
5.Min.200L bể nước và 380V min.20kw năng lượng của khách hàng
DJI FC30 drone, tham số và cấu hình được chi tiết trên trang web DJI
|
Làm sạch phun nước Hệ thống tải hữu ích |
Loại vòi |
0 ° phun trực tiếp khử độc mạnh mẽ (làm sạch cứng đầu) 15° Làm sạch kính khu vực (làm sạch hiệu quả) Làm sạch xoay 360 ° (loại bỏ bề mặt) |
| Máy bơm đất | Không khí thoát ra 23,5 MPa / 235bar | |
| Dòng phun tối đa | 900L/giờ | |
| Thời gian làm việc | 8 giờ |
| Trạm cơ sở nối liền với mặt đất tích hợp | Thiết kế pin ban đầu của nguồn cung cấp điện trên tàu |
|
|
|
|
Các chỉ số hiệu suất
1.1Đặc điểm môi trường
| Dự án | Các thông số kỹ thuật |
| Trọng lượng khởi hành được hỗ trợ | 120kg |
| Độ cao bay hỗ trợ | 200m |
| Nhiệt độ làm việc | -20°45°C |
| Nhiệt độ lưu trữ | -40 ∼65°C |
| Độ ẩm làm việc | 10~80% RH |
| Độ ẩm lưu trữ | 5 ∼ 90% RH |
| Độ cao | ≤ 2000m |
1.2Các thông số kỹ thuật
| Dự án | Các thông số kỹ thuật | |
| Trạm gắn dây | Điện áp đầu vào | Hệ thống 3 pha AC 380±10%, |
| Điện áp đầu ra | Định động DC1000V | |
| Năng lượng đầu ra | Đánh giá 20kw, tối đa 30kW | |
| Tốc độ hấp thụ | 0 ′3m/s điều chỉnh | |
| Kích thước | L × W × H: Kích thước bên ngoài 68.6x44.8x49.2cm | |
| Trọng lượng | 60kg (bao gồm cả dây cáp gắn) | |
| Vật liệu | Hợp kim nhôm hàng không | |
| Cáp trói | Dòng điện hoạt động | Max.20A |
| Độ bền kéo | ≥ 300kg | |
| Chiều dài cáp | 70m-100m | |
| Nguồn cung cấp điện trên tàu | Điện áp đầu vào | DC 1000V |
| Điện áp đầu ra | DC 14S 58.8V Constant Regulated Output | |
| Năng lượng đầu ra | 15kW ((Sức mạnh định lượng thời gian dài) | |
| Kích thước | L × W × H: 316 × 152 × 320mm | |
| Trọng lượng | 8kg | |
| Cài đặt | Thay thế một pin máy bay không người lái FC30, cắm và chơi | |
| chức năng bảo vệ | Trong chế độ điện kết nối, xe có thể bay và hạ cánh bình thường nếu nguồn cung cấp điện bị gián đoạn trong khi bay. | |
| Bảo vệ bộ pin | Có, nó có thể hấp thụ lực điện động ngược khi hạ cánh để ngăn chặn nổ máy, yêu cầu một bộ pin đầy đủ trước khi sử dụng | |
| Kích thước vận chuyển | 94*63*74cm G.W. 96kg | |
Karcher HD 9/25G Classic với ống mở rộng 50m
Áp suất tối đa (bar) 300
Áp suất làm việc (bar) 250
Dòng nước (l/h) 900
Nhiệt độ đầu vào tối đa (Celsius) 60
Kích thước (mm) 875*538*702
Trọng lượng ròng (kg) 50
Trọng lượng kết nối (kW) 8.5
Thùng dầu (L) 6.5
