Hệ thống máy bay không người lái liên kết trung bình để giám sát trên không

Hệ thống máy bay không người lái liên kết trung bình

Mô hình hệ thống: M10

1.Cấu hình hệ thống

• UAV 14S
• 10kw 14S nguồn điện trên không
• 380VAC, 300m Cắm UAS Base Station

2.Các thông số thành phần

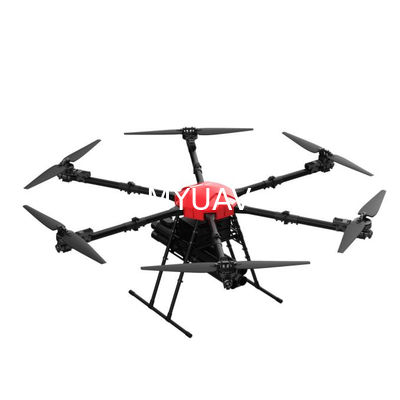

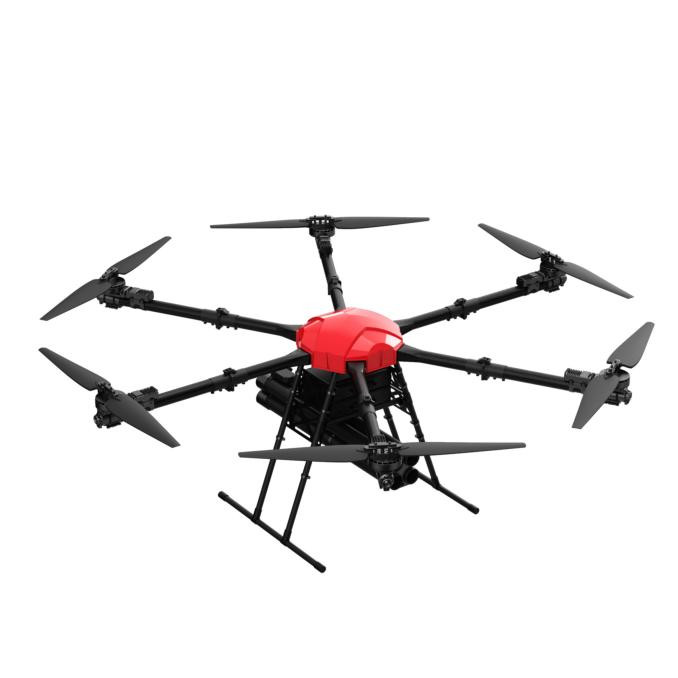

• UAV

​

Mô hình MH30

Vật liệu Sợi carbon + hợp kim nhôm hàng không vũ trụ

Số bộ quay 6 bộ quay

Khoảng cách bánh xe ≤1920

Kích thước mở rộng (mm) 1780*2070*800

Kích thước gấp (mm) 1000*1250*800

Trọng lượng trống ≤ 18,5KG ((không có pin)

Trọng lượng tối đa ≤30KG

Trọng lượng cất cánh tối đa ≤58KG

Tốc độ bay tối đa ≤ 18m/s

Tốc độ tăng tối đa ≤5m/s

Tốc độ hạ cánh tối đa ≤4m/s

Độ cao cất cánh tối đa 4000m

Độ bền trống ≥35min

30kg sức chịu đựng ≥10min

Hệ thống định vị GPS định vị + RTK

Hệ thống năng lượng Lượng FOC hiệu quả cao

Chuốc kích thước 34 inch Chuốc gấp

Pin điện 14S 28000mAh*1

Bộ sạc Ứng dụng sạc siêu nhanh thông minh

Điều khiển từ xa màn hình 11 inch

Thời gian chờ của điều khiển từ xa 8-12 giờ

Khoảng cách truyền 5km-10km (có thể nâng cấp)

Tốc độ gió an toàn ≤ 6

Nhiệt độ làm việc -20 °C đến 50 °C

Mức độ bảo vệ cơ thể IP65

• Không khí PowerSlên

​

Cung cấp điện trên tàu	Parameter
Kích thước bên ngoài (với tản nhiệt)	25.2 x 14.4 x 5.9cm
Trọng lượng	2100g
Năng lượng định giá	10kw
Điện áp đầu vào định số	1000VDC
Điện áp đầu ra định số	58VDC / 14S
Thời gian bay	24 giờ (nội dung định lượng, chế độ điện kết nối)
Hiệu quả chuyển đổi	94%
Bảo vệ quá tải	Dòng điện đầu ra lớn hơn 175A, bảo vệ tự động nguồn cung cấp điện trên máy bay
Bảo vệ điện áp quá cao	Vâng.
Bảo vệ mạch ngắn đầu ra	Vâng, có thể phục hồi
Bảo vệ nhiệt độ quá cao	120°C
Bảo vệ mất điện	Trong chế độ gắn kết, máy bay có thể bay và hạ cánh bình thường nếu nguồn cung cấp điện bị gián đoạn trong chuyến bay
giao diện Vo+ / Vo-(BAT+ / BAT-): QS8 đầu nối nữ *2 ổ cắm Cổng đầu ra DC để kết nối với đầu vào máy bay không người lái Kết nối một trong hai ổ cắm với pin trên máy bay để cung cấp nguồn điện dự phòng. Vin+ / Vin-: đầu nối nam XT90 Đầu vào DC điện áp cao cho các cáp kết nối với trạm cơ sở nối đất

• Trạm cơ sở gắn liền

​
