12kW 240A Phương pháp năng lượng máy bay không người lái gắn liền

12kW Tethered Drone Power, 6.36Kg, 31x24x11cm

Giải pháp máy bay không người lái gắn liền

Hệ thống Mô hình: MJ-12K

Hệ thống tên: 12kw 12S Xe bay không người lái gắn dây hệ thống

Kịch bản ứng dụng:

1. Xây dựng kỹ thuật
2. Đội tuần tra hàng ngày
3. Cảnh sát đặc biệt
4. Điều tra ma túy
5. Đội tuần tra giao thông
6. Đội tuần tra rừng

Người độc thân có thể hoàn thành việc chuẩn bị trước khi cất cánh trong vòng 5 phút;

Ưu điểm của kế hoạch

1. Lên lơ lửng lâu

Tiếp tục cung cấp năng lượng cho máy bay không người lái trên mặt đất, lơ lửng trong 24 giờ

2. Phương pháp cung cấp năng lượng nhiều lần

nguồn điện 380V, nguồn cung cấp năng lượng máy phát điện

3. An ninh cao

Thiết bị gắn máy bay không người lái, Plug and play hỗ trợ khởi động nóng và lạnh, chuyển đổi liền mạch của pin cơ thể sau ngắt điện

Cấu hình hệ thống

1. 6 trục/8 trục Xe không người lái hạng nặng (được cung cấp bởi khách hàng)

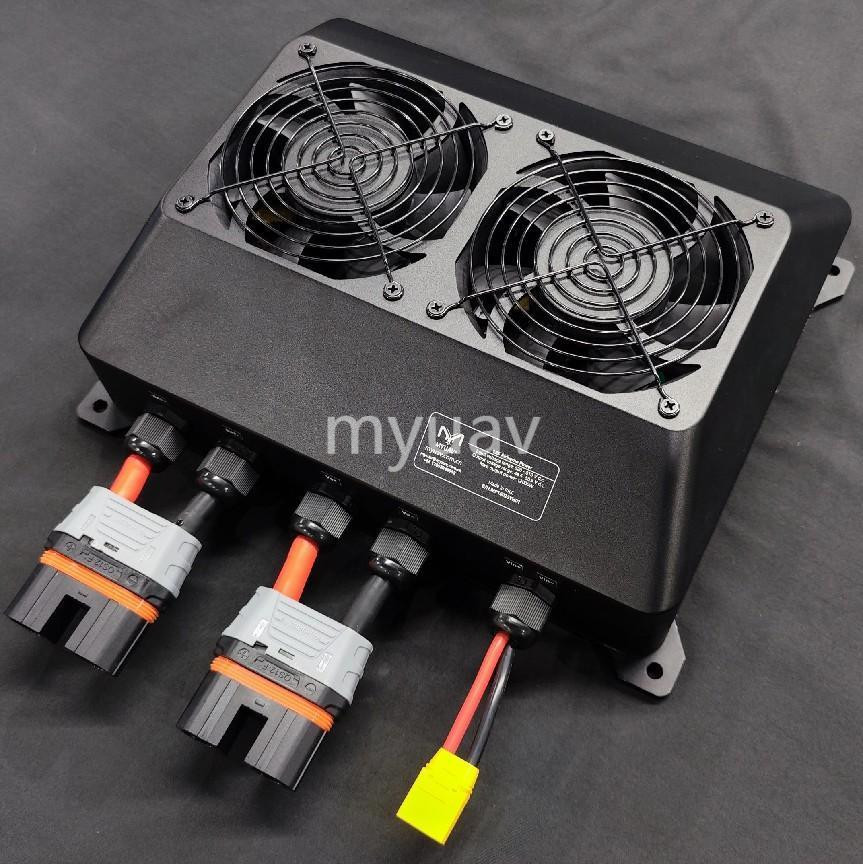

2. 12kw 12S nguồn cung cấp điện trên tàu
3. 110m cáp
4. Hệ thống máy bay không người lái gắn liền trạm cơ sở

Tổng quan sản phẩm

Chức năng chính của hệ thống năng lượng gắn kết là cung cấp năng lượng bay lâu dài an toàn và đáng tin cậy cho các phương tiện không người lái, bao gồm hộp gắn kết và nguồn cung cấp điện trên máy bay.Các hộp gắn kết bao gồm một winch có thể kéo lại, nguồn cung cấp điện mặt đất, và dây cáp nối. hộp buộc được đặt trên mặt đất để chuyển đổi điện AC cung cấp bởi máy phát điện hoặc điện lưới thành điện DC cao áp,được truyền đến nguồn cung cấp điện trên tàu thông qua các dây cáp gắn liền. Nguồn cung cấp điện trên máy bay không người lái được cài đặt trên máy bay không người lái và chuyển đổi điện DC cao áp thành điện DC thấp áp để sử dụng bởi máy bay không người lái.Cáp gắn theo dõi việc lên và xuống của máy bay không người lái và tự động đồng bộ hóa việc lấy và thả, truyền năng lượng điện và tín hiệu.

Sơ đồ điện của hệ thống điện đậu

Sản phẩm này chủ yếu được ghép nối với các máy bay không người lái đa xoắn để cung cấp nguồn cung cấp năng lượng ổn định và đáng tin cậy.nhưng cũng giải quyết những nhược điểm của các phương pháp cung cấp điện không ổn định được sử dụng rộng rãiNó thực sự có thể đạt được hoạt động bay liên tục lâu dài của các phương tiện không người lái.Tàu không người lái có thể đạt được các kịch bản ứng dụng khác nhau bằng cách lắp đặt tải trọng nhiệm vụ khác nhau, và có thể chuyển các mục tiêu vị trí với tất cả các thiết bị di động như người, xe, tàu, vv Chúng chủ yếu được sử dụng trong ánh sáng ở độ cao cao, giám sát video,cứu hộ khẩn cấp và cứu trợ thảm họa, và các trường liên lạc khẩn cấp.

Đặc điểm chính

1. Hệ thống chỉ giữ lại công tắc đầu vào, công tắc điện áp cao và nút thu hồi mạnh mẽ, với hoạt động và điều khiển đơn giản và có thể được triển khai nhanh chóng.máy bay không người lái có thể vận hành mà không cần sự can thiệp của con người. Người dùng chỉ cần vận hành máy bay không người lái, có thể cải thiện đáng kể hiệu quả và an toàn làm việc;
2. Tích hợp sản phẩm, mật độ điện năng cao, thiết kế độ tin cậy cao, thu nhỏ, nhẹ, thiết kế mô-đun và thông minh, dễ di chuyển và mang theo, khắc phục sự cố và bảo trì,đảm bảo rất nhiều các yêu cầu liên quan cho việc sử dụng trong nhiều môi trường và dịp khác nhau;
3. Hệ thống điều khiển có các chức năng xử lý dữ liệu mạnh mẽ, chức năng truyền thông, đồng hồ đồng bộ và chức năng lưu trữ bộ nhớ, chức năng bảo vệ toàn diện và chức năng báo động,nhận dạng chương trình tự động, điều khiển thông minh, và giải quyết sự cố thông minh và chức năng tự phục hồi.

Sử dụng màn hình

Các thông số chi tiết

• Cung cấp điện chuyên dụng trên tàu

• Trạm cơ sở được gắn kết

Đặc điểm an toàn

• Sức mạnh dielectric

1. Hộp ngắt: ≥ DC 3000V, đầu vào-bản, duy trì trong 1 phút, không có sự cố hoặc hiện tượng cung;
2. Nguồn cung cấp điện trên không: ≥ DC 3000V, đầu vào - đầu ra, duy trì trong 1 phút, không có sự cố hoặc hiện tượng cung;
3. Cáp gắn: ≥ DC 3500V, lớp cách điện, duy trì trong 1 phút, không bị hỏng hoặc hiện tượng cung.

• Kháng cách nhiệt

1. Hộp giữ: ≥ 100M Ω, @ 20 °C trong điều kiện khí quyển bình thường;
2. Nguồn cung cấp điện trên không: ≥ 100M Ω, @ 20 °C trong điều kiện khí quyển bình thường;
3. Cáp gắn: ≥ 500M Ω, @ 20 °C trong điều kiện khí quyển bình thường.

• Thiết kế tách dòng điện mạnh và yếu làm giảm hiệu quả sự can thiệp của dòng điện yếu và cải thiện an toàn sản phẩm.
• Hệ thống được nối đất đáng tin cậy, và thân thùng mooring có nối đất.
• Chức năng dự trữ an toàn: Khi dây được cuộn lên đến chiều dài dự trữ an toàn, hệ thống sẽ ngừng cuộn để ngăn chặn việc kéo thiết bị, có thể được đặt.

Đặc điểm an toàn

• Sức mạnh dielectric

1. Hộp ngắt: ≥ DC 3000V, đầu vào-bản, duy trì trong 1 phút, không có sự cố hoặc hiện tượng cung;
2. Nguồn cung cấp điện trên không: ≥ DC 3000V, đầu vào - đầu ra, duy trì trong 1 phút, không có sự cố hoặc hiện tượng cung;
3. Cáp gắn: ≥ DC 3500V, lớp cách điện, duy trì trong 1 phút, không bị hỏng hoặc hiện tượng cung.

• Kháng cách nhiệt

1. Hộp giữ: ≥ 100M Ω, @ 20 °C trong điều kiện khí quyển bình thường;
2. Nguồn cung cấp điện trên không: ≥ 100M Ω, @ 20 °C trong điều kiện khí quyển bình thường;
3. Cáp gắn: ≥ 500M Ω, @ 20 °C trong điều kiện khí quyển bình thường.

• Thiết kế tách dòng điện mạnh và yếu làm giảm hiệu quả sự can thiệp của dòng điện yếu và cải thiện an toàn sản phẩm.
• Hệ thống được nối đất đáng tin cậy, và thân thùng mooring có nối đất.
• Chức năng dự trữ an toàn: Khi dây được cuộn lên đến chiều dài dự trữ an toàn, hệ thống sẽ ngừng cuộn để ngăn chặn việc kéo thiết bị, có thể được đặt.
